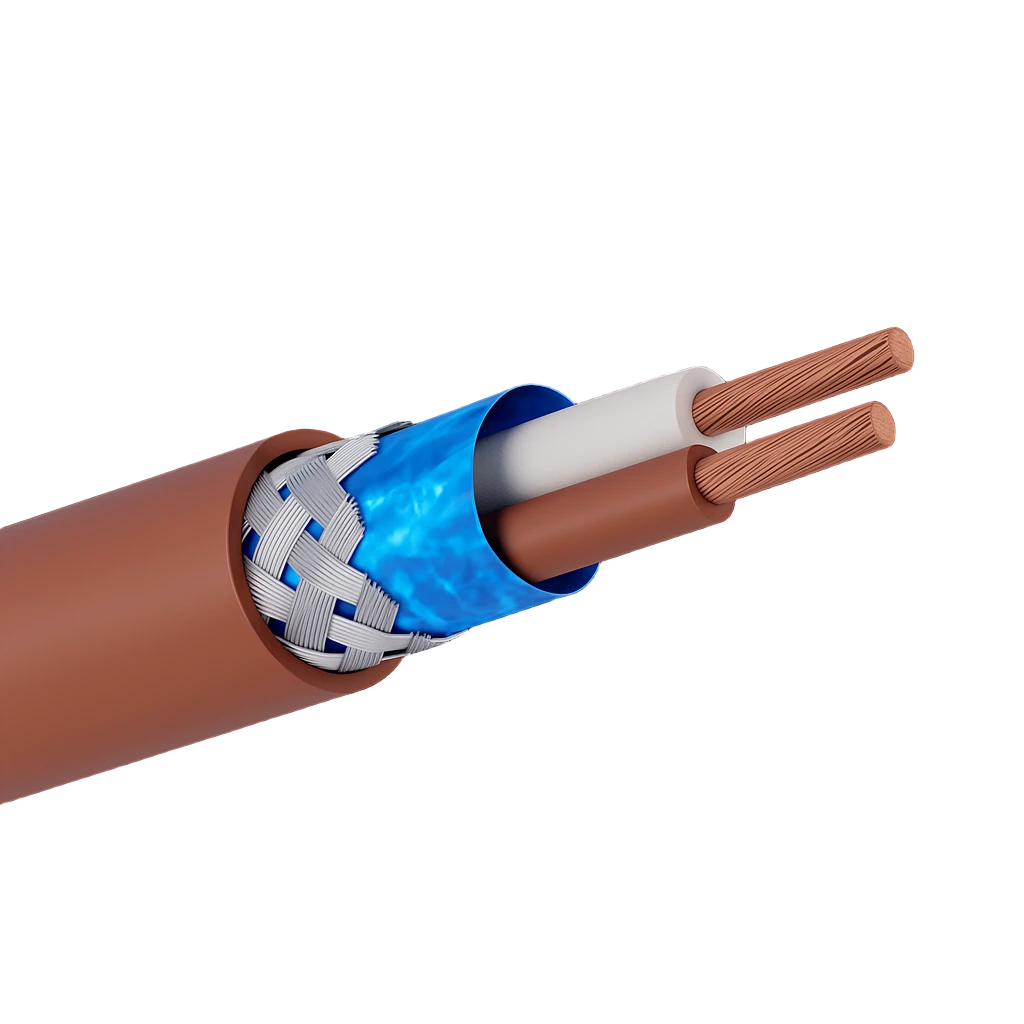

Buskabel 120 Ohm RS485

Anvendelse

Vores Buskabel 120 Ohm er designet til industriel dataoverførsel og er fuldt kompatibelt med både CAN-bus og RS485-systemer. Det sikrer pålidelig kommunikation mellem sensorer, aktuatorer og styreenheder – selv i krævende omgivelser. Kablet er CE-mærket og RoHS-certificeret.

CAN = controller area network.

Konstruktion

Leder:

Blank kobber leder i klasse 2. opbygget af 7 tråde.

Lederisolation:

Foam skin PE - lav kapacitans lederisolation.

Lederfarver:

Hvid og brun. Efter DIN47100.

Skærm:

1. Aluminiumsfolie

2. Fortinnet flettet kobber. Med en dækning på ca. 60%

+ 7x0,20 mm SnCU drain wire 24 AWG

Yderkappe:

LSZH. brun RAL 8007. UV-resistent.

Tekniske data

Impedans:	120 Ω ± 15%
Mærkespænding:	300 V
Ledermodstand:	Max. 53,0 Ω/km
Isolationsmodstand:	Min. 1000 MΩkm
Kapacitans:	(c-c) nom. 42 pF/m
Testspænding:	1,2 kV AC 1 min.
Temperatur område:	-25° C + 70° C
Bøjningsradius:	10 x kabeldiameter

Standarder

IEC/EN/BS 60332-1/2, DIN VDE 0482-332-1-2

IEC/EN 60754-1, EN 50267-1, BS EN 50267-1, DIN VDE 0482-267-1

IEC/EN 60754-2, EN 50267-2, BS EN 50267-2, DIN VDE 267-2-2

IEC/EN/BS 61034-1/2, DIN VDE 0482-1034-1/2

Buskabel 120 Ohm RS485
Varenummer	EAN nummer	Antal / tværsnit mm²	Oplægning	Farve	Udv. dia ca. mm	Vægt, kg/km
220012034-05	5710693096239	1x2x0,34	Tr.500	Brun	7,10	60

Buskabler


Varenummer	EAN nummer
220012022	5710693097205

Can-bus 120ohm UV

Anvendelse

Vores Can-bus kabel er et industrielt buskabel, der bruges til overførsel af data i industrielle og teknologiske applikationer, hvor der benyttes sensorer, aktuatorer og controller enheder. Kablet er CE-mærket og RoHS-certificeret.

CAN = controller area network.

Konstruktion

Leder:	Blank kobber leder i klasse 2. opbygget af 7 tråde.
Lederisolation:	Foam skin PE - lav kapacitans lederisolation.
Lederfarver:	Farvede ledere. Efter DIN47100.
Skærm:	Fortinnet flettet kobber. Med en dækning på ca. 60%
Yderkappe:	LSZH. I stil med violet RAL 4001 eller brun RAL 8007. UV-resistent.

Tekniske data

Impedans:

100 +-15ohm

Leder loop modstand:

0,22 max 186 Ohm / km

0,34 max 116 Ohm / km

0,5 max 79 Ohm / km

0,75 max 52 Ohm / km

Isolationsmodstand:

Minimum 1 GOhm x km

Fælles kapacitans:

40 nF/km

Nom. og test spænding:

Nom.: max. 250V

Test: 1500V

Temperatur område:

-30 - +70° C

Bøjningsradius:

10 x kabeldiameter

Standarder

Flammehæmmende iht. IEC60332-1

CE-mærket og RoHS-certificeret.

Can-bus 120ohm UV
Varenummer	EAN nummer	Antal / tværsnit mm²	Oplægning	Farve	Udv. dia ca. mm	Vægt, kg/km
220022034	5710693075456	2x2x0,34	Tr.	Violet	8,5	88
220022034-05	5710693086803	2x2x0,34	Tr.	Brun	8,5	88

DMX 2x0,34 Binær234

Anvendelse

DMX AES til for signaloverførsel i 110 Ω AES/EBU og DMX data format.
Skærme i aluminiumstape og fortinnet kobberspiral som optimerer signal og afskærmning mod elektrisk støj, selv over lange afstande.

Egner sig til brug i forbindelse med installation til lyssystem, digital lydforstærker/mixer og lignende.

Konstruktion

Leder:	Blank kobber leder i klasse 2. opbygget af 7 tråde. (7x0,25)
Lederisolation:	Foam skin PE - lav kapacitans lederisolation.
Lederfarver:	Rød og hvid.
Skærm:	AL-PES tape og fortinnet kobberflet
Yderkappe:	PVC Sort.

Tekniske data

Impedans:	110Ω
Leder modstand:	53 Ohm / km
Isolationsmodstand:	1GOhm / km
Driftstemperatur:	-20 - +70° C

Egenskaber

DMX 2x0,34 Binær234
Varenummer	EAN nummer	Antal / tværsnit mm²	Oplægning	Farve	Udv. dia ca. mm	Vægt, kg/km
Å720302034	5710693065914	2x0,34	Tr.	Sort	6,2	69

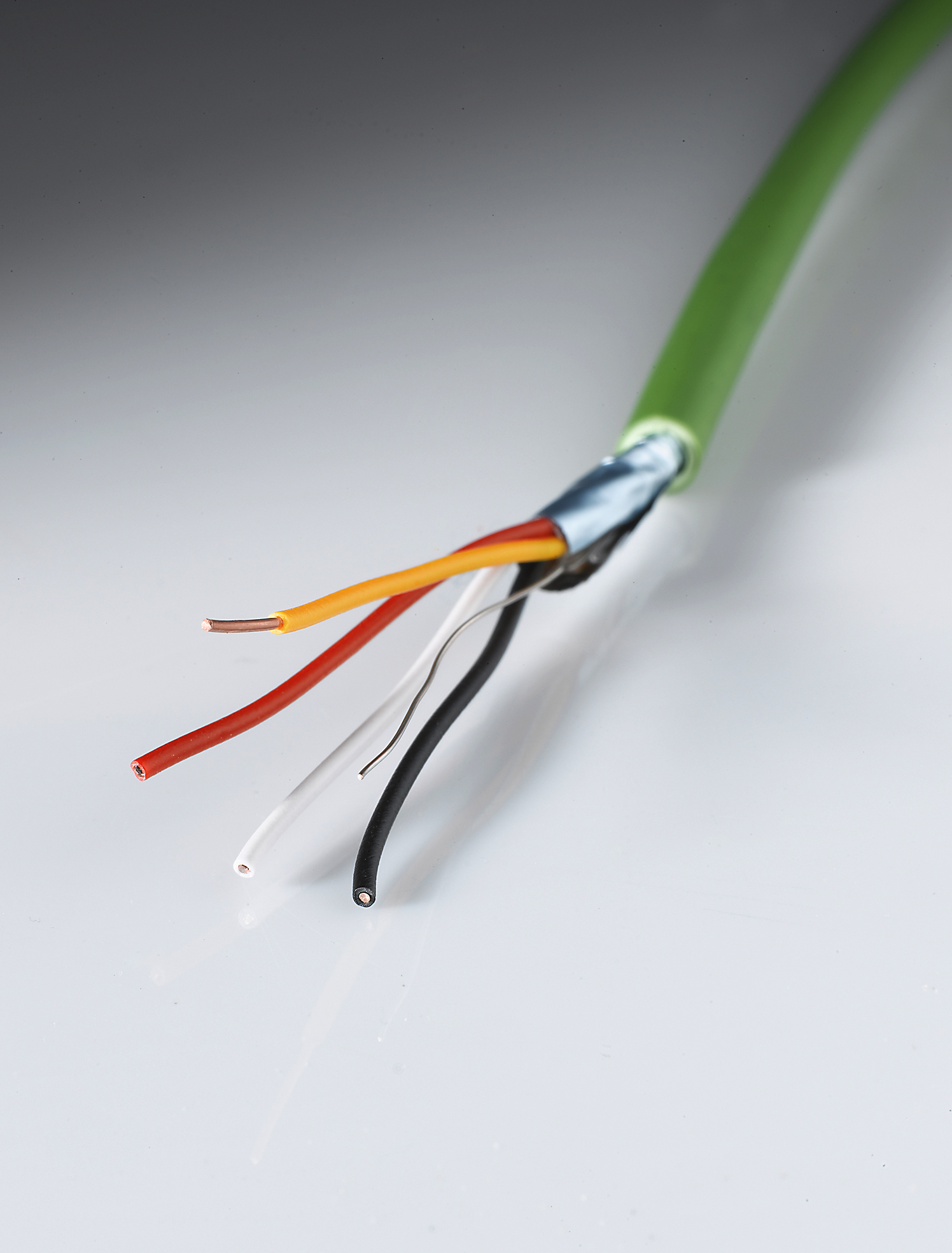

EIB-PVC-BUS

Anvendelse

EIB-PVC-Bus anvendes hvor der kræves en kabelforbindelse til eksempelvis signaloverførsel i teknik.

Konstruktion

Leder:

Blank kobbertråd klasse 1, massiv.

Isolation:

PVC

Skærm:

Aluminiumsfolie

Yderkappe:

PVC, grøn

Leder identifikation:

Kendetegn på a-leder: Par 1: Rød og hvid.

Kendetegn på b-leder: Par 2: Sort og gul.

Tekniske data

Mærkespænding:	350 V
Prøvespænding:	4000 V
Driftstemperatur fleksibel:	-5° til + 50°
Driftstemperatur fast:	-30° til + 70°

Standarder

Kablet er CE godkendt

EIB-PVC-BUS
Varenummer	EAN nummer	Antal / tværsnit mm²	Oplægning	Farve	Udv. dia ca. mm	Vægt, kg/km
720002208	5710693058060	2x2x0,8	Tr.	Grøn	6,8	64,0

EIB/KNX HF BUS

Anvendelse

EIB-HF-Bus er et halogenfrit kabel, der anvendes hvor der kræves en kabelforbindelse til eksempelvis signaloverførsel i teknik. KNX/EIB anvendes til datatransmission, overvågning i forbindelse med ventilation, lys, vand, varme, portsystemer etc.

CPR klassifikation: Cca-s1,d1,a1

Konstruktion

Leder:

Blank massiv kobbertråd kl. 1

Isolation:

Halogenfri compound

Skærm:

Aluminiumsfolie, med jordtråd 0,4 mm2 i fortinnet kobber

Yderkappe:

Halogenfri compound grøn. UV resistent.

Leder identifikation:

Kendetegn på a-leder: 1. par rød. 2. par hvid.

Kendetegn på b-leder: 1. par sort. 2. par gul.

(VDE0815)

Tekniske data

Mærkespænding:	350 V
Prøvespænding:	4000 V
Driftstemperatur fleksibel:	-5° til + 50°
Driftstemperatur fast:	-25° til + 70°

Standarder

EN 50575

IEC 60332-1 / IEC 60754-1-2 / IEC 61034-2

RoHS og REACH certificeret.

EIB/KNX HF BUS
Varenummer	EAN nummer	Antal / tværsnit mm²	Oplægning	Farve	Udv. dia ca. mm	Vægt, kg/km
220002208	5710693001509	2x2x0,8	Tr.	Grøn	6,8	64,0
220002208-CCA	5710693095706	2x2x0,8	Tr.	Grøn	7	54
220002208C	5710693095706

Modbus 3x2xAWG22 50 ohm

Anvendelse

Modbus 3x2xAWG22 er et instrumentkabel ,der b.la. kan benyttes til kontrol af lydsystemer. Hvert lederpar er omviklet af aluminiumstape med 100% dækning, og yderkappen er flammehæmmende.

CPR-klassifikation: Eca

Konstruktion

leder:

Blank kobbertråd kl.2 AWG22(7) fortinnet

Lederne er parvist snoet med ca. 20 twists/meter

Isolation:

Polypropylen

Skærm:

Jordtråd AWG24(7) fortinnet.

Aluminiumsfolie om hvert par. (100% dækkende)

Yderkappe:

LFS Low smoke

Lederidentifikation:

Par 1: Rød + sort

Par 2: Grøn + sort

Par 3: Hvid + sort

Tekniske data

Mærkespænding:

450/750V

Prøvespænding:

2500V i 5 min

Driftstemperatur: fast inst.

-20° - +70° C

Drifttemperatur fleksibel:

-5° - +50° C

Nominel ledermodstand:

V. 20° C: < 55 Ohm/km

Isolationsmodstand:

>200MOhm.M

Impedans:

50 Ohm

Kapacitet:

Leder - leder: 98 pF/m

Leder - skærm: 180 pF/m

Standarder

IEC60332-1-2

Kablet er CE-mærket og RoHS-certificeret

Modbus 3x2xAWG22 50 ohm
Varenummer	EAN nummer	Antal / tværsnit mm²	Oplægning	Farve	Udv. dia ca. mm	Vægt, kg/km
742203222	5710693075708	3x2xAWG22	Tr.	Grå	7,0	70

Profibus 1x2x0,64 FRNC L2-DP FIP

Anvendelse

Profibus HF er et halogenfrit kabel, der er egnet til applikationer hvor der kræves materialer i halogenfri udførelse. Kablet er skærmet og er derfor egnet hvor der kræves særligt EMC forhold.

Det halogenfrie Profibus er konstrueret efter Siemens Sines L2-DP og FIP.

Konstruktion

Leder:

Blank kobber tråd.

Isolation:

PE Halogenfri.

Skærm1:

Aluminiumsfolie

Skærm2:

kobberflet fortinnet

Yderkappe:

FRNC, halogenfri og flammehæmmende.

Farve: Rød/violet. RAL 4001.

Leder identifikation:

Grøn og rød, parvist snoet

Tekniske data

Operativ spænding (peak):	Max. 100V
Test spænding	3600V / 3 sek.
Temperatur område	-25° - +60° C

Standarder

IEC60754-1 & 2 / IEC60332-3

Profibus 1x2x0,64 FRNC L2-DP FIP
Varenummer	EAN nummer	Antal / tværsnit mm²	Oplægning	Farve	Udv. dia ca. mm	Vægt, kg/km
220001264-HF	5710693078457	1x2x0,64	Tr.	Violet	8,1	64

Profibus 1x2x0,64 Sort L2 f. Nedgravning - UV

Anvendelse

Profibus Sinec er velegnet i tekniske instrumenter og lignende, der skal kunne tåle sollys og graves direkte ned. Kablet er skærmet og er derfor velegnet i situationer, hvor der kræves særlige EMC forhold.

Konstrueret efter Siemens Sinec L2-DP og FIP (Factory Instrumentation Protokol)

Konstruktion

Leder:	Massiv blank kobbertråd, klasse 1.
Isolation:	PE
Skærm 1:	Aluminiumsfolie
Skærm 2:	Kobberflet fortinnet
Inderkappe:	PVC
Yderkappe:	PE , sort UV resistent
Leder identifikation:	Grøn og rød, parvist snoet

Tekniske data

Operativ spænding (peak):

Max. 100V

Test spænding:

3600V / 3 sek.

Temperatur:

Min. -40° C

Max. +60° C

Egenskaber

Profibus 1x2x0,64 Sort L2 f. Nedgravning - UV
Varenummer	EAN nummer	Antal / tværsnit mm²	Oplægning	Farve	Udv. dia ca. mm	Vægt, kg/km
220001264-08	5710693001448	1x2x0,64	Tr.	Sort	10,2	85

Profinet 2x2xAWG22

Anvendelse

Profinet anvendes til brug som sekundært buskablingssystem. Det er et industrielt ethernet buskabel som overfører data med op til 100 Mbit/s. Kablet kommer i 3 udgaver (typer).

Type A som fast installation, Type B med begrænset fleksibilitet og sidst type C til højfleksible applikationer som kabelkæder.

Kablerne er SK (fastconnect) og er derfor nemme at installere. Type C har en kraftig Polyurethan yderkappe. Alle 3 typer er UL / CSA godkendte.

Konstruktion

Type A:

1 massiv kobberleder klasse 1

Type B:

7 kobberledere klasse 2 (AWG22)

Type C:

19 kobberledere klasse 5 (AWG22)

Lederisolation:

Polyolefin.

Lederfarver:

Hvid, gul, blå og orange.

Lederne er drejet i en 4-stjerne formation.

Skærme:

Aluminiumsfolie samt fortinnet kobberflet.

Yderkappe grøn RAL6018:

Type A og B PVC flammehæmmende.

Type C PUR flammehæmmende.

Tekniske data

Impedans (bølge):	100 +-15ohm
Ledermodstand type C:	max 110,8 Ohm / km
Ledermodstand type A+B:	max 115 ohm/km
Isolationsmodstand:	min 5 Gohm x km
Fælles kapacitans:	48 nF/km
Nom. spænding:	max. 125V.
Temperatur område type A:	-40 - +80° C
Temperatur område type B:	-10 - +70° C
Temperatur område type C:	-30 - +70° C
Bøjningsradius type A:	10 x kabeldiameter
Bøjningsradius type B:	15 x kabeldiameter
Bøjningsradius type C:	8 x kabeldiameter

Standarder

IEC60332-3

c(UL)usListing Type CMG acc. UL444

Profinet 2x2xAWG22
Varenummer	EAN nummer	Antal / tværsnit mm²	Oplægning	Farve	Udv. dia ca. mm	Vægt, kg/km
220002222-B	5710693073056	2x2x0,38	Tr.	Grøn	6,5	68
220002222-C	5710693073063	2x2x0,38	Tr.	Grøn	6,5	68
220002222-A	5710693073049	2x2x0,64	Tr.	Grøn	6,5	68
