Antennekabel

Anvendelse

HD-TV koax kabel til indendørs installation. Kraftig udførelse.

Konstruktion

Leder:

1,1 mm. massiv kobber

Isolation:

5,0 mm Cell-PE +/- 0,1

Skærme:

1. Alufolie 2 lag.

2. Fortinnet CU flet (>70%) .

Yderkappe:

PVC. Diameter:7 ±0,3 mm. Hvid.

Tekniske data

Tekniske data:

-30° til + 70°

Impedans:

75 Ohm

Kapacitet:

55 pF/m

Dæmpning:

Dæmpning ved 20° C (DB 100m).

100 MHz 6,3

300 MHz 10,8

450 MHz 13

862 MHz 18,8

1000 MHz 20,6

1350 MHz 23,7

1750 MHz 27,2

2050 MHz 30,7

2250 MHz 32,7

2500 MHz 33,8

Skærm effektivitet (DB):

30-1000 MHz > 93

1600-3000 MHz > 83

Bøjeradius:

10xD

Hastighedsfaktor (v/c):

0,85

Standarder

EN50117

Kablet er CE-mærket og RoHs/REACH-certificeret

Antennekabel
Varenummer	EAN nummer	Antal / tværsnit mm²	Oplægning	Farve	Udv. dia ca. mm	Vægt, kg/km
351101072-01-250	5710693022856	1,1	Tr. 250	Hvid	7,0	51
351101072-01-100	5710693022856	1,1	R. 100	Hvid	7,0	51

CAT 5E U/FTP HF 4x2xAWG24

Anvendelse

Cat. 5E U/FTP kan anvendes til transmission af digitale og analoge signaler op til 100 MHz.

Sælges ikke som afklip - leveres på 500 mtr. tromler.

Konstruktion

Leder:

Blank massiv kobber, klasse 1 - massiv

Isolation:

SFS-PE

Lederfarve:

Par á 2 ledere, som snor sig om hinanden.

Hvid/blå - blå

Hvid/orange - orange

Hvid/grøn - grøn

Hvid/brun - brun

Skærm:

Aluminiumsfolie

Kappe:

Halogenfri

Tekniske data

Temperatur fleksibel montage:

0° til +50°

Temperatur fast oplagt:

-20° til +60°

Bøjningsradius

I drift: 4xD

Under installation: 8xD

Standarder

IEC 60332-3

CAT 5E U/FTP HF 4x2xAWG24
Varenummer	EAN nummer	Antal / tværsnit mm²	Oplægning	Udv. dia ca. mm	Vægt, kg/km
220204224-305	5710693001813	4x2xAWG24	Tr.	5,9	41,0

CAT 5E U/UTP HF 4x2xAWG24

Anvendelse

Cat 5E U/UTP kan anvendes til transmission af digitale og analoge signaler op til 100 Mhz. Kablet er produceret i eget brand.

CPR klassificering: Eca

Rekvirer DoP på dop@jmvcables.dk

Sælges ikke som afklip - leveres på 500 mtr. tromler.

Konstruktion

Leder:

Massiv kobbertråd. kl.1.

Isolation:

Lederfarve:

Par á 2 ledere, som snor sig om hinanden.

Hvid/blå - blå

Hvid/orange - orange

Hvid/grøn - grøn

Hvid/brun - brun

Kappe:

Halogenfri - mulighed for forskellige standardfarver

Tekniske data

Temperatur fleksibel montage:

-10° til +50°

Temperatur fast oplagt:

-20° til +60°

Bøjningsradius

I drift: 4xD

Under installation: 8xD

Standarder

IEC 60332-3 Cat.C / IEC 61034-1(2) / IEC 60754-2.

CE mærket og RoHS certificeret

CAT 5E U/UTP HF 4x2xAWG24
Varenummer	EAN nummer	Antal / tværsnit mm²	Oplægning	Udv. dia ca. mm	Vægt, kg/km	Farve
220124224	5710693001660	2x4x2xAWG24	Tr. 500	5,4	70	Grå
220104224-500	5710693051467	4x2xAWG24	Tr. 500	5,4	35,0	Grå
220104224-305	5710693001615	4x2xAWG24	Tr. 305	5,4	35,0	Grå
220104224-500-PE	5710693089774	4x2xAWG24	Tr. 500	5,7	32,0	Sort
720104224-305-SPEC	5710693090749	4x2xAWG24	Box 305m	5,4	35,0	Hvid
720904224-PE-305-SP	5710693089767	4x2xAWG24	Tr. 305	5,7	32	Sort

CAT 6 U/UTP HF

Anvendelse

Cat. 6 U/UTP HF er et halogenfrit datakabel, der kan anvendes til transmission af digitale og analoge signaler op til 250 MHz.

CPR-klasse: Eca

Sælges ikke som afklip - leveres på 500 mtr. tromler.

Konstruktion

Leder:

Blank massiv kobber

Isolation:

SFS-PE

Lederfarve:

Hvid-blå/blå

Hvid-orange/orange

Hvid-grøn/grøn

Hvid-brun/brun

Kappe:

Blå eller hvid LSZH, halogenfri

Tekniske data

Temperatur fleksibel montage:

0° til +50°

Temperatur fast oplagt:

-20° til +60°

Bøjningsradius

I drift: 4xD

Under installation: 8xD

Standarder

IEC 60332-3 / IEC 60502 / IEC 60228

CAT 6 U/UTP HF
Varenummer	EAN nummer	Antal / tværsnit mm²	Oplægning	Farve	Udv. dia ca. mm	Vægt, kg/km
220326224	5710693001738	2x4x2xAWG23	Tr.	Blå	6,2	40
220306000-500	5710693064726	4x2xAWG23	Tr. 500	Blå	7,0	35,0
220306000-02-305	5710693073148	4x2xAWG23	Tr. 305	Blå	7,0	35,0

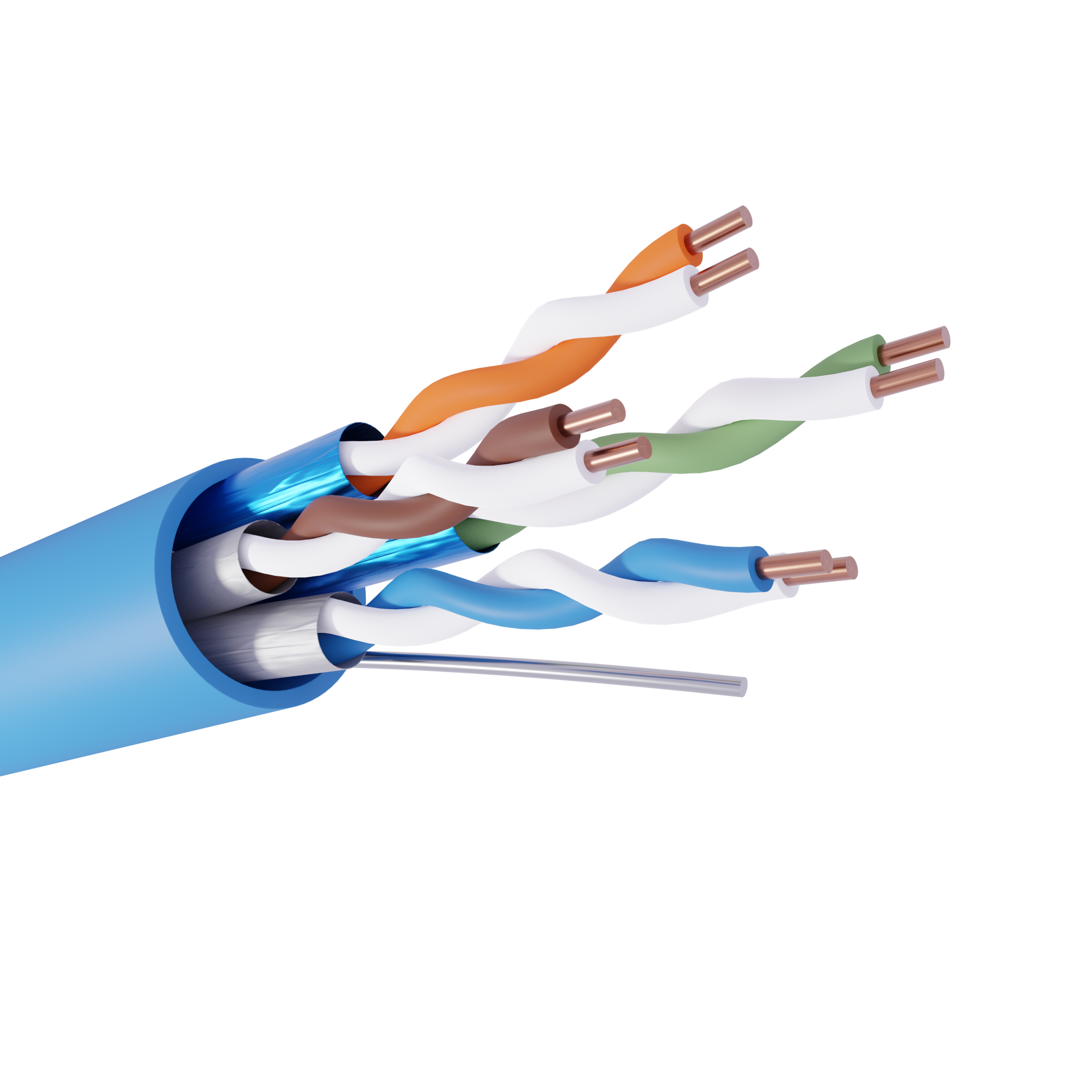

CAT 6A U/FTP LSZH

Anvendelse

Vores datakabel CAT6A U/FTP LSZH er et halogenfrit og skærmet datakabel, der kan anvendes til transmission af digitale og analoge signaler op til 500 Mhz. Hvert lederpar har sin egen aluminiumsskærm.

Cpr klasse: Dca s2,d2,a1

Sælges ikke som afklip - leveres på 500 mtr. tromler.

Konstruktion

Leder:

Blank massiv kobber AWG23 (Diameter: 0,56mm)

Isolation:

SFS-PE - halogenfri

Lederfarve:

Hvid-blå/blå

Hvid-orange/orange

Hvid-grøn/grøn

Hvid-brun/brun

Skærm:

2 aluminiumslamineret plastikfolie.

Hver skærm omgiver 1 par.

1 jordtråd i AWG26.

Kappe:

Halogenfri LSZH Blå

Tekniske data

Temperatur fleksibel montage:

0° til +50°

Temperatur fast montage:

-20° til +60°

Bøjningsradius:

I drift: 4xD

Under installation: 8xD

Standarder

IEC 60332-1 / IEC 60754-2

IEC 61034 / EN 50173-1

EN 50288-10 / ISO/IEC 11801 2nd ed.

IEC 61156-5 / TIA/EIA-568-B.2

IEEE 802.3at

CAT 6A U/FTP LSZH
Varenummer	EAN nummer	Antal / tværsnit mm²	Oplægning	Udv. dia ca. mm	Vægt, kg/km
220406224-500	5710693001837	4x2xAWG23/1	Tr.	6,9	45

CAT 6A U/FTP Petrolan

Anvendelse

Cat 6A U/FTP Petro er et datakabel, der anvendes til overførsel af analoge og digitale signaler i frekvensområdet op til 500 Mhz. Det kan anvendes i datainstallationer på benzinstationer, da det er olie-og benzinbestandigt.

Kablet tåler UV på yderkappen, og det er godkendt til direkte nedgravning uden ekstra beskyttelse.

Konstruktion

Leder:

Massiv CU leder AWG 23/1

Isolation:

SFS-PE

Lederfarve:

4 par a 2:

Par 1: Blå + Blå/hvid

Par 2: Orange + Orange/hvid

Par 3: Grøn + Grøn/hvid

Par 4: Brun + Brun/hvid

Skærm:

Alufolie om hver af de 4 par hertil en jordingstråd

Yderkappe:

PVC, sort RAL9005. UV bestandig.

Tekniske data

Prøvespænding:

700V AC

Temperatur:

Fast oplagt: -20° til +60°

Fleksibel montage: 0° til +50°

NVP -Nominel velocity of propagation:

0,78 c

Standarder

EN 50288-5-1 / EN 50288-10-1 / EN 50173

EN 50174-2 / EN 60332-1 / EN 50575

ISO/ IEC 11801 2 / IEC 61156-5 / IEC 60811-2-1

TIA/EIA-568-B.2-10 / VDE 0473 T.811-2-1

RoHS 2011/95/EU

CAT 6A U/FTP Petrolan
Varenummer	EAN nummer	Antal / tværsnit mm²	Oplægning	Farve	Udv. dia ca. mm	Vægt, kg/km
220804223-08-6A	5710693058534	4x2xAWG 23/1	Tr.	Sort	7,5	64

CAT 6A U/UTP LSOH

Anvendelse

CAT6A U/UTP LSOH kan anvendes til transmission af digitale og analoge signaler op til 500 MHz.

Sælges ikke som afklip - leveres på 500 mtr. tromler.

Konstruktion

Leder:

Blank massiv kobber AWG23 (Diameter: 0,55mm)

Isolation:

HD-PE - halogenfri

Lederfarve:

Hvid-blå/blå

Hvid-orange/orange

Hvid-grøn/grøn

Hvid-brun/brun

Kappe:

Halogenfri LSHF Blå (FRNC-B/LSZH-1)

Tekniske data

Temperatur fleksibel montage:

0° til +50°

Temperatur fast montage:

-20° til +75°

Bøjningsradius

I drift: 4xD

Under installation: 8xD

Standarder

EN 50173

ISO/IEC 11801, TIA/-586-C.2

Separating class: “c” acc. to EN 50174-2

IEC 60754-2 / IEC 61034 / IEC 60332-1

CAT 6A U/UTP LSOH
Varenummer	EAN nummer	Antal / tværsnit mm²	Oplægning	Udv. dia ca. mm	Vægt, kg/km
220406224-02	5710693088555	4x2xAWG23/1	Tr. 500	7,0	45
220406224-03-305	5710693093894

CAT 7 S/FTP Petrolan

Anvendelse

Cat 7 S/FTP Petro er et olie- og benzinbestandigt datakabel, der anvendes til overførsel af analoge og digitale signaler i frekvensområdet op til 1000 Mhz. Det velegnet til brug i datainstallationer på benzinstationer eller andre steder, hvor der stilles krav til et olie- og benzinbestandigt kabel.

Sælges ikke som afklip - leveres på 500 mtr. tromler.

Konstruktion

Leder:

Massiv CU leder AWG 23/1

Isolation:

SFS-PE

Lederfarve:

Par 1: Blå/hvid

Par 2: Orange/hvid

Par 3: Grøn/hvid

Par 4: Brun/hvid

Skærm:

1) Alufolie med jordingstråd

2) Kobberflet fortinnet

Yderkappe:

PVC, sort og UV bestandig.

Tekniske data

Prøvespænding:

700V AC

Temperatur:

Fast oplagt: -20° til +60°

Fleksibel montage: 0° til +50°

Standarder

Iht. TIA/EIA-568

IEC 11801, DIN ISO6722 Part 1 Part 4.11

EN 50173, DIN VDE 0472 part803 testmode B.

CAT 7 S/FTP Petrolan
Varenummer	EAN nummer	Antal / tværsnit mm²	Oplægning	Farve	Udv. dia ca. mm	Vægt, kg/km
220804223-08	5710693074633	4x2xAWG23	Tr.	Sort	9	82

CAT. 6 U/UTP PE sort

Anvendelse

Cat. 6 U/UTP PE er et halogenfrit og UV-resistent datakabel, der kan anvendes til transmission af digitale og analoge signaler op til 250 MHz.

Kablet er velegnet til direkte nedgravning.

Sælges ikke som afklip - leveres på 500 mtr. tromler.

Konstruktion

Leder:

Blank massiv kobber

Isolation:

Lederfarve:

Par á 2 ledere, som snor sig om hinanden.

Hvid-blå/blå

Hvid-orange/orange

Hvid-grøn/grøn

Hvid-brun/brun

Kappe:

Sort PE. Halogenfri, UV-resistent og rivetråd under kappen.

Tekniske data

Temperatur under montage:

0° til +50°

Temperatur fast oplagt:

-20° til +60°

Bøjningsradius:

I drift: 4xD

Under installation: 8xD

Øvrige værdier:

Impedans 100±15 Ohm

NVP 69%

Transmissionshastighed 1 Gbps

Standarder

ISO/IEC-11801. TIA/EIA 568B

YD/T 1019-2001

EIA/TIA 568B. ISO/IEC

11801. EN50173-2

CAT. 6 U/UTP PE sort
Varenummer	EAN nummer	Antal / tværsnit mm²	Oplægning	Farve	Udv. dia ca. mm	Vægt, kg/km
220204225-PE	5710693090787	4x2xAWG23	Tr. 500	Sort	6,5	33

CAT. 7 S/FTP 4x2xAWG23 HF 1000mhz

Anvendelse

Cat. 7 S/FTP HF er et halogenfrit og flammehæmmende datakabel, der kan benyttes til datatransmission af analoge og digitale signaler med op til 1200 MHZ. Kablet er velegnet i situationer, hvor brandsikkerhed er i fokus.

CPR klassifikation: Dca

Sælges ikke som afklip - leveres på 500 mtr. tromler.

Konstruktion

Leder:

Kobber, klasse 1. AWG23

Isolation:

Lederfarve:

Hvid-blå/blå

Hvid-orange/orange

Hvid-grøn/grøn

Hvid-brun/brun

Skærm:

1. Fællesskærm, fortinnet kobberflet.

2. Aluminiumsfolieskærm for hvert par. PIMF

Kappe:

LSZH Orange

Tekniske data

Temperatur fleksibelt montage:

Under installation: 0 - +50° C

Fast oplagt -20° - +60° C

Temperatur fast oplagt:

-20° - +60° C

Bøjningsradius:

Under installation: 8xD

I drift: 4xD

Standarder

EN50173-1 / EN50288-4-1

IEC11801 / IEC61156-5

IEC60332-1 / IEC 60754-2 / IEC61034

CAT. 7 S/FTP 4x2xAWG23 HF 1000mhz
Varenummer	EAN nummer	Antal / tværsnit mm²	Oplægning	Farve	Udv. dia ca. mm	Vægt, kg/km
220307126-09	5710693090756	2x4x2xAWG23 Dual	Tr.	Orange	15,0	64
220307026-09	5710693071038	4x2xAWG23	Tr.	Orange	7,4	54,5

CAT. 7 S/FTP Patch 4x2xAWG26

Anvendelse

Cat. 7 S/FTP Patch kan anvendes til transmission af digitale og analoge signaler op til 600 MHz.

Sælges ikke som afklip - leveres på 500 mtr. tromler.

Konstruktion

Leder:

Blank flertrådet kobber

Isolation:

Lederfarve:

Hvid-blå /blå

Hvid-orange/orange

Hvid-grøn/grøn

Hvid-brun/brun

Skærm:

1. Flettet aluminiumsskærm

2. Fælles folieskærm med jordingstråd + aluminiumsfolieskærm for hvert par.

Kappe:

PVC

Tekniske data

Temperatur fleksibel montage:

0° til +50°

Temperatur fast oplagt:

-20° til +60°

Bøjningsradius:

4xD u. belastning.

8xD m. belastning.

Standarder

IEC 60332-3

CAT. 7 S/FTP Patch 4x2xAWG26
Varenummer	EAN nummer	Antal / tværsnit mm²	Oplægning	Farve	Udv. dia ca. mm	Vægt, kg/km
2200207000	5710693051474	4x2xAWG26	Tr.	Orange	5,4	39

CAT6 U/FTP SWB armering

Anvendelse

Vores CAT6 U/FTP 4x2x23 AWG med SWB armering (Steel Wire Braiding) er et ekstra modstandsdygtigt datakabel, der må installeres fast udendørs. Kablet kan benyttes ved datatransmission op til 250 MHz. Yderkappen er UV-resistent, olie-resistent, flammehæmmende og SWB armeringen gør kablet gnaversikret.

Kablet kan fås i en halogenfri udgave (LSZH) og i en PVC udgave.

U/FTP = Hvert lederpar er omviklet med AL/Pet tape

Konstruktion

Leder:

Udglødet kobber (23AWG)

Isolation:

Polyethylene (LDPE)

Leder ID:

Hvid-blå/Blå. Hvid-orange/orange. Hvid-grøn/grøn. Hvid-brun/brun.

Seperationskors:

Polyethylene

Skærm:

Aluminium/Pet tape

Armering:

SWB, Flettet stål.

Indre kappe:

Termoplastisk compound

Ydre kappe:

PVC eller LSZH kompound

Farve:

PVC: Blå m. rød linje

Halogenfri: Sort

Tekniske data

DC modstand:

<190 ohm/km (loop)

Impedans:

100±5W a 100 MHz

Testspænding:

700 Vac x 1 min.

Temperatur:

Max. 70°C

Min. 0°C

Bøjningsradius:

14 x Ø

Standarder

CEI EN 50363, CEI EN 60332-1-2,

CEI EN 50267-2-1/2 - IEC 60754-1/2

CEI 20-34/0-1, CEI EN 50288-5-1/6-1

CAT6. U/FTP. AWG23. SWB. Armeret datakabel. 4x2x23. Udendørs installation. Kobber. UV-resistent. Olie-resistent

CAT6 U/FTP SWB armering
Varenummer	EAN nummer	Antal / tværsnit mm²	Oplægning	Farve	Udv. dia ca. mm	Vægt, kg/km
720214224-SWB	5710693096253	4x2x23	Tr.	Sort	11,1	135
720224224-SWB	5710693096260	4x2x23	Tr.	Blå m. rød linje	11,1	135

Cat 6A U/FTP LSZH S23 B2ca

Anvendelse

Datakablet Cat 6A U/FTP LSZH S23 B2ca er et halogenfrit og skærmet datakabel, der kan anvendes til transmission af digitale og analoge signaler op til 500 Mhz. Kablet er velegnet til installation i rum, hvor der stilles krav til brandsikkerheden grundet den flammehæmmende yderkappe, der medfører en lav emission af giftig røg og gasser.

CPR klassificering: B2ca-s1a, d1, a1

Sælges ikke som afklip - leveres på 500 mtr. tromler.

Konstruktion:

Leder:

Kobber, klasse 1. Massiv.

Isolation:

Speciel polyolefin kompound

Leder ID:

Par 1: Hvid/brun

Par 2: Hvid/orange

Par 3: Hvid/Grøn

Par 4: Hvid/blå

Skærm:

Par er individuelt skærmet med aluminiumspolyester tape.

Ydre kappe:

Speciel LSOH kompound

Farve:

Orange

Tekniske data:

Leder diameter:

0,57 +/- 0,015 mm

Temperatur:

Min. -30° C

Max. +70 ° C

DC loop modstand ved. 20° C:

145 Ω/km

Nominel spænding:

150 V

Testspænding:

AC 50 Hz: 700 V

DC: 1000 V

Impedans ved 100 MHz:

100 +/- 5 Ω

NVP værdi:

77%

Bøjningsradius:

8 x Ø

Standarder

EN 50173-1 / EN 50268 / EN 50575

IEC 61034-1(2) / IEC 60754-2

Cat 6A U/FTP LSZH S23 B2ca
Varenummer	EAN nummer	Antal / tværsnit mm²	Oplægning	Udv. dia ca. mm	Vægt, kg/km
220406224-500-09	5710693095577	4x2x23AWG	Tr.500	7,5	56
321101210-07	5710693093320

Coax Ecoflex10 50ohm 2,85L/7,25 (RG213flex)

Anvendelse

Coax Ecoflex10 er et kabel beregnet til mobil- og radioteknologi, der er velegnet til længere distancer grundet dens specielle Cell PE isolering og skærmen af kobberfolie. Kablet har samme dimensioner som den klassiske RG213, men har bedre elektriske egenskaber.

Konstruktion

Leder:

Fåtrådet 7x1mm, ekstra ren kobber for bedre ledeevne.

Isolation:

Cell PE 7,25mm

Skærme:

1. Kobberfolie.

2. Fortinnet CU flet (>70%) . 15mm tråde for bedre brudstyrke.

Yderkappe:

PVC, sort mekanisk stærk og fleksibel. UV-resistent

Tekniske data

Temperatur:

-20° til + 70°

Impedans:

50 Ohm ±3

Kapacitet:

82 pF/m

Dæmpning:

Dæmpning ved 20° C (dB 100m).

100 MHz 4,3

300 MHz 7,3

500 MHz 9,6

1000 MHz 15

1500 MHz 18,1

2250 MHz 32,7

3000 MHz 32,8

Skærm effektivitet (DB):

30-1000 MHz > 85 dB

Bøjeradius:

50mm

Hastighedsfaktor (v/c):

0,85 v/c

Standarder

Kablet er RoHs og REACH-certificeret

EN50575 / MIL-C-17

Coax Ecoflex10 50ohm 2,85L/7,25 (RG213flex)
Varenummer	EAN nummer	Antal / tværsnit mm²	Oplægning	Farve	Udv. dia ca. mm	Vægt, kg/km
3500021310	5710693088807	2,85	Tr	Sort	10,2	154

RG 59 B/U PE

Anvendelse

RG 59 B/U PE Benyttes i forbindelse med MATV, CCTV anlæg.

Kablet tåler sollys og direkte nedgravning.

CPR-standard: Fca

Konstruktion

Leder:	0,58 (+/- 0,015) mm cu
Isolation:	PE Ø 3,7 mm
Skærm:	Flettet kobber. 85% dækkende
Yderkappe:	PVC - Sort. UV resistent.
Standarder:	Mil-C-17

Tekniske data

Impedans:

75 Ohm.

Kapacitans:

67 pF/m

Dæmpning:

DB/100 mtr.

50 MHz: 7,4.

100 MHz: 10,7.

200MHz: 15,7.

400Mhz: 22,7.

800MHz: 33,6.

1000MHz: 38.

Tab retur:

(SRL):

30-300MHz > 31DB.

300-600MHz > 28DB.

600-900MHz > 24DB.

Driftstemperatur:

-20° - +75° C

Bøjeradius:

Bøjeradius: 7xD

Standarder

Kablet er RoHS-certificeret

RG 59 B/U PE
Varenummer	EAN nummer	Antal / tværsnit mm²	Oplægning	Farve	Udv. dia ca. mm	Vægt, kg/km
350005902	5710693022559	0,58	Tr.	Sort	6,2	52

Instruktioner

Antennekabel

Anvendelse

Konstruktion

Tekniske data

Standarder

CAT 5E U/FTP HF 4x2xAWG24

Anvendelse

Konstruktion

Tekniske data

Standarder

CAT 5E U/UTP HF 4x2xAWG24

Anvendelse

Konstruktion

Tekniske data

Standarder

CAT 6 U/UTP HF

Anvendelse

Konstruktion

Tekniske data

Standarder

CAT 6A U/FTP LSZH

Anvendelse

Konstruktion

Tekniske data

Standarder

CAT 6A U/FTP Petrolan

Anvendelse

Konstruktion

Tekniske data

Standarder

CAT 6A U/UTP LSOH

Anvendelse

Konstruktion

Tekniske data

Standarder

CAT 7 S/FTP Petrolan

Anvendelse

Konstruktion

Tekniske data

Standarder

CAT. 6 U/UTP PE sort

Anvendelse

Konstruktion

Tekniske data

Standarder

CAT. 7 S/FTP 4x2xAWG23 HF 1000mhz

Anvendelse

Konstruktion

Tekniske data

Standarder

CAT. 7 S/FTP Patch 4x2xAWG26

Anvendelse

Konstruktion

Tekniske data

Standarder

CAT6 U/FTP SWB armering

Cat 6A U/FTP LSZH S23 B2ca

Coax Ecoflex10 50ohm 2,85L/7,25 (RG213flex)

Anvendelse

Konstruktion

Tekniske data

Standarder

RG 59 B/U PE

Anvendelse

Konstruktion

Tekniske data
