LiHCH-TP
Anvendelse

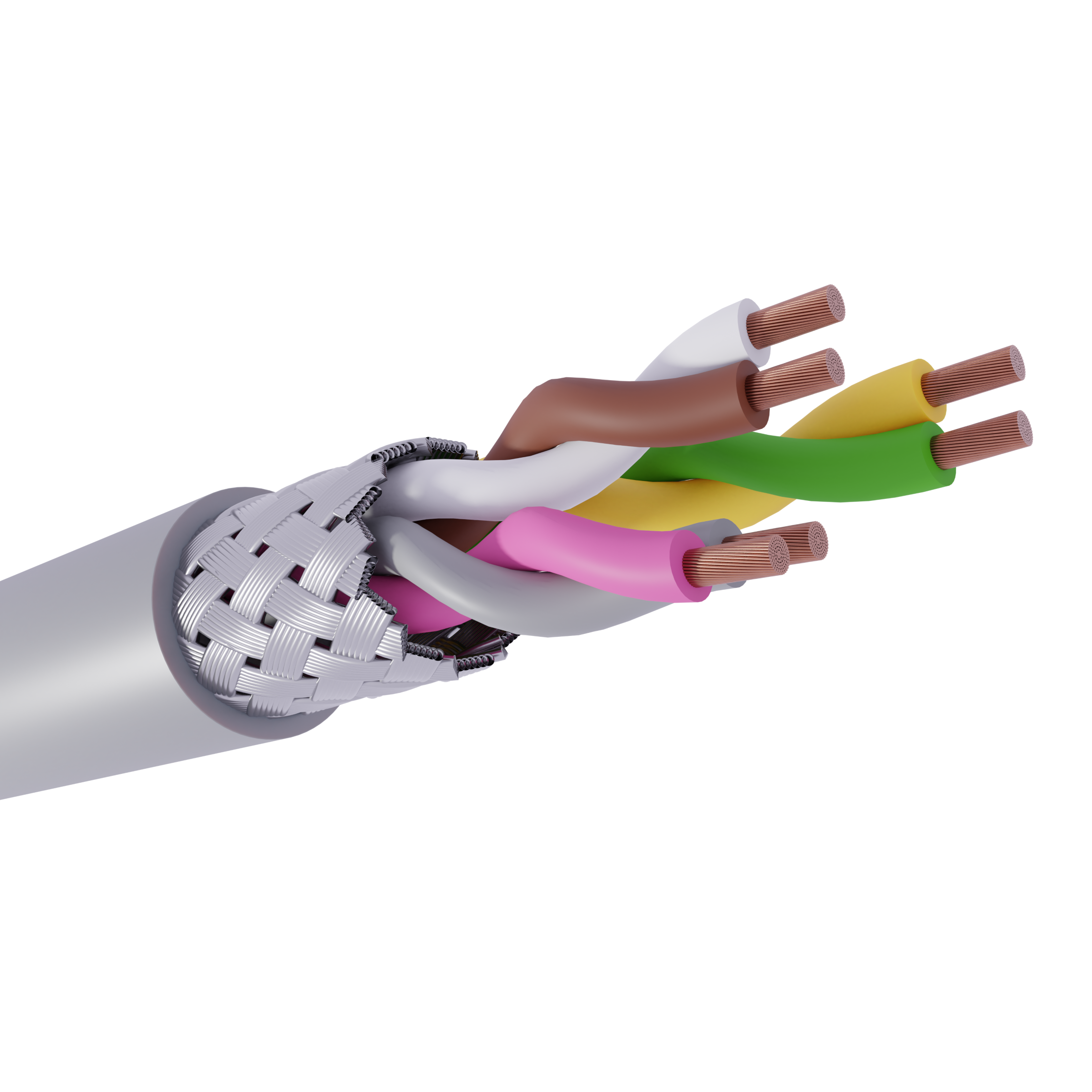

LiHCH-TP er et parsnoet skærmet og halogenfrit signalkabel, der anvendes hvor der kræves en fleksibel kabelforbindelse fx i måle- og kontroludstyr i maskiner og produktion.
Konstruktion
| Leder: | CU-tråde Klasse 5 - flertrådet |
| Isolation: | PE |
| Lederfarve: | Farvede efter DIN 47100 |
| Lederopbygning: | Parvis snoet |
| Skærm: | Fortinnet flettet kobber skærm |
| Yderkappe: | Halogenfri, grå. UV-resistent |
Tekniske data
| Prøvespænding: | 1200 V | ||
| Nominelspænding: | 300 V | ||
| Temperatur fleksibel: | -5° til +70° | ||
| Temperatur fast: | -40° til + 70° | ||
| Bøjningsradius: |
|
Standarder
| IEC 60332-3-24 / IEC 60332-1 |
| IEC 60754-1 / IEC 60754-2 |
LiHCH-TP |
|||||
|---|---|---|---|---|---|
| Varenummer | EAN nummer | Antal / tværsnit mm² | Oplægning | Udv. dia ca. mm | Vægt, kg/km |
| 340402201 | 5710693074657 | 2x2x0,14 | Tr. | 5,5 | 37,0 |
| 340402202 | 5710693046074 | 2x2x0,25 | Tr. | 6,0 | 44,0 |
| 340402203 | 5710693046159 | 2x2x0,34 | Tr. | 7,2 | 68,0 |
| 340402205 | 5710693046197 | 2x2x0,5 | Tr. | 7,7 | 76,0 |
| 340402207 | 5710693046265 | 2x2x0,75 | Tr. | 9,1 | 105,0 |
| 340402210 | 5710693046326 | 2x2x1 | Tr. | 10,5 | 142,0 |
| 340403201 | 5710693045985 | 3x2x0,14 | Tr. | 6,2 | 47,0 |
| 340403202 | 5710693046081 | 3x2x0,25 | Tr. | 7,0 | 66,0 |
| 340403203 | 5710693046166 | 3x2x0,34 | Tr. | 8,5 | 92,0 |
| 340403205 | 5710693046203 | 3x2x0,5 | Tr. | 9,0 | 107,0 |
| 340403207 | 5710693046272 | 3x2x0,75 | Tr. | 10,0 | 137,0 |
| 340403210 | 5710693046333 | 3x2x1 | Tr. | 10,6 | 173,0 |
| 340404201 | 5710693045992 | 4x2x0,14 | Tr. | 7,4 | 66,0 |
| 340404202 | 5710693046098 | 4x2x0,25 | Tr. | 7,9 | 81,0 |
| 340404203 | 5710693046173 | 4x2x0,34 | Tr. | 9,5 | 110,0 |
| 340404205 | 5710693046210 | 4x2x0,5 | Tr. | 10,2 | 134,0 |
| 340404207 | 5710693046289 | 4x2x0,75 | Tr. | 11,6 | 166,0 |
| 340404210 | 5710693046340 | 4x2x1 | Tr. | 11,5 | 212,0 |
| 340405210 | 5710693046357 | 5x2x1 | Tr. | 12,0 | 266,0 |
| 340406201 | 5710693046005 | 6x2x0,14 | Tr. | 8,3 | 87,0 |
| 340406202 | 5710693046104 | 6x2x0,25 | Tr. | 8,7 | 115,0 |
| 340406203 | 5710693046180 | 6x2x0,34 | Tr. | 10,6 | 147,0 |
| 340406205 | 5710693046227 | 6x2x0,5 | Tr. | 11,5 | 176,0 |
| 340406207 | 5710693046296 | 6x2x0,75 | Tr. | 13,4 | 236,0 |
| 340408201 | 5710693046012 | 8x2x0,14 | Tr. | 8,4 | 97,0 |
| 340408202 | 5710693046111 | 8x2x0,25 | Tr. | 10,5 | 130,0 |
| 340408205 | 5710693046234 | 8x2x0,5 | Tr. | 13,3 | 259,0 |
| 340408207 | 5710693046302 | 8x2x0,75 | Tr. | 14,9 | 305,0 |
| 340410201 | 5710693046029 | 10x2x0,14 | Tr. | 8,9 | 110,0 |
| 340410202 | 5710693046128 | 10x2x0,25 | tr. | 11,2 | 158,0 |
| 340412201 | 5710693046036 | 12x2x0,14 | Tr. | 9,1 | 142,0 |
| 340412202 | 5710693046135 | 12x2x0,25 | Tr. | 11,5 | 190,0 |
| 340412205 | 5710693046241 | 12x2x0,5 | Tr. | 15,1 | 354,0 |
| 340412207 | 5710693046319 | 12x2x0,75 | Tr. | 16,4 | 456,0 |
| 340416201 | 5710693046043 | 16x2x0,14 | Tr. | 10,4 | 154,0 |
| 340416202 | 5710693046142 | 16x2x0,25 | Tr. | 12,7 | 238,0 |
| 340416205 | 5710693046258 | 16x2x0,5 | Tr. | 16,7 | 459,0 |
| 340420201 | 5710693046050 | 20x2x0,14 | Tr. | 11,5 | 184,0 |
| 340425201 | 5710693046067 | 25x2x0,14 | Tr. | 12,7 | 238,0 |
