Downlight SIHF-PV
Downlight SIHF-PVC er et downlight kabel med fleksible kobberledere, der kan anvendes som tilledning ved fast installation af downlight belysning og indbygningsspot. Kablet er velegnet til installationer i våde eller fugtige områder. Lederne er produceret i en speciel silikonekompound, hvilket gør dem i stand til at klare temperaturer helt op til 180°C.
Konstruktion
| Leder | Kobber, flertrådet klasse 5 |
| Isolation | Silikonekompound |
| Yderkappe | PVC sort |
Tekniske data
| Mærkespænding: | 300/500 V | ||
| Testspænding: | 2,0 kV AC | ||
| Isolationsmodstand: | Min. 20 MΩ. km | ||
| Driftstemperatur: |
|
||
| Ledertemperatur: | 180°C | ||
| Oplægningstemperatur | Max. 60° | ||
| Bøjningsradius: | 10 x D |
Standarder
| CE-mærket |
| IEC 60332-1 -2 |
Downlight SIHF-PV |
|||||||
|---|---|---|---|---|---|---|---|
| Varenummer | EAN nummer | Antal / tværsnit mm² | Oplægning | Strømværdi A | Farve | Udv. dia ca. mm | Vægt, kg/km |
| 308502015 | 5710693042359 | 2x1,5 | R100 | 14 | Sort | 4,1x6,8 | 56 |
| 308603015-08 | 5710693042342 | 3G1,5 | R100 | 14 | Sort | 7,9 | 80 |

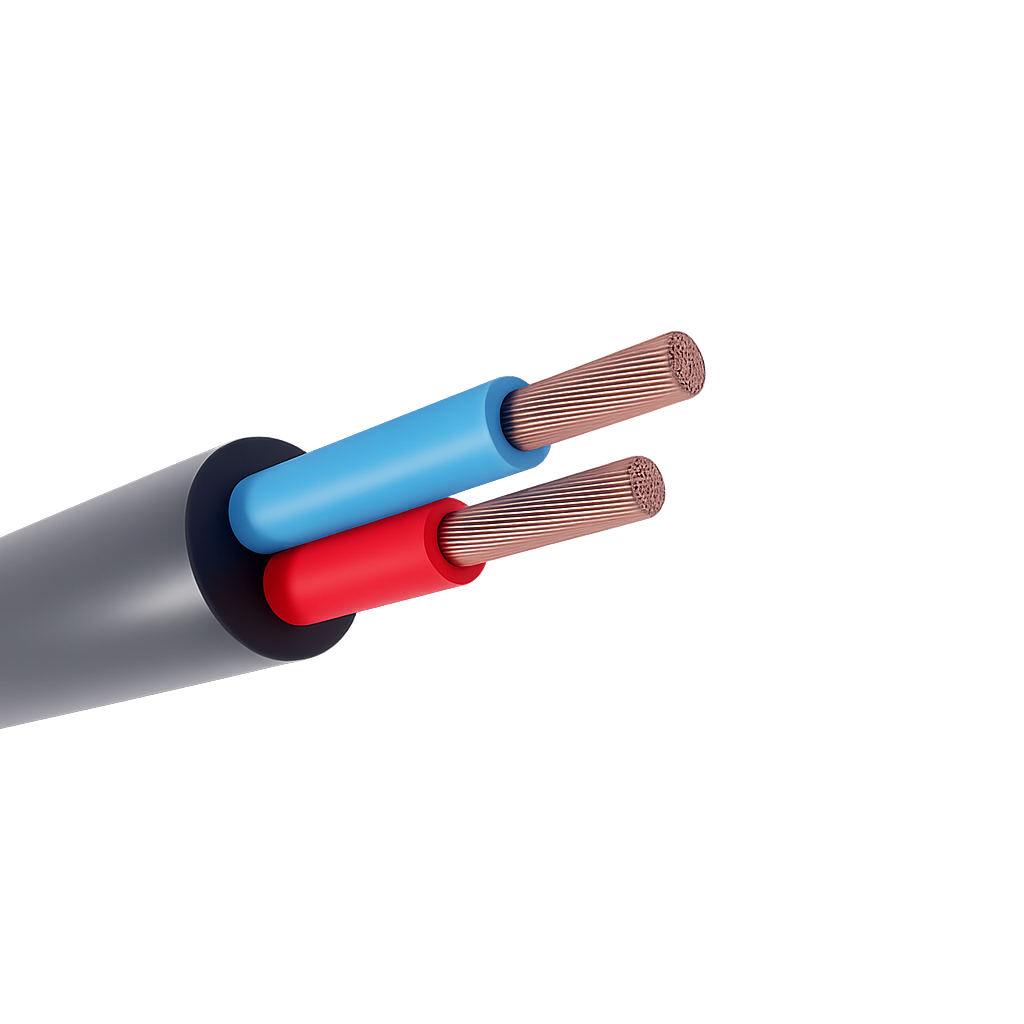

Downlight SIHF-PV/P 24V
Anvendelse
SIHF-PV/P er et fleksibelt downlight kabel og lampeledning, designet til installationer hvor der kræves høj varmebestandighed og driftssikkerhed. Kablet er opbygget med fleksible kobberledere iht. IEC 60228 (klasse 5), isoleret med silikone, der tåler temperaturer fra -30 °C til +105 °C. Den sorte PVC-yderkappe giver mekanisk styrke og gør kablet let at håndtere ved installation.
Konstruktion
| Leder: | Kobber, fletrådet klasse 5 | ||
| Isolation: | Silikonekompound | ||
| Yderkappe: | PVC sort | ||
| Mærkespænding U0/U: | 24 V | ||
| Testspænding: | 1000 V | ||
| Bøjningsradius: | 7,5 x Ø | ||
| Driftstemperatur: |
|
Standarder
| IEC 60332-1 |
| Kablet er RoHS certificeret |
Downlight SIHF-PV/P 24V |
|||||
|---|---|---|---|---|---|
| Varenummer | EAN nummer | Antal / tværsnit mm² | Oplægning | Udv. dia ca. mm | Vægt, kg/km |
| 308502015-24 | 2x1,5 | Tr. eller R100 | 3,60 x 6,20 | 48 | |
| 708502025-24V | 2x2,5 | Tr. eller R100 | 4,35 x 7,50 | 75 | |
| 308502040 | 5710693042373 | 2x4,0 | Tr. eller R100 | 5x10 x 9,20 | 110 |
H03VV-F
Anvendelse
H03VV-F er en plastkappeledning, der anvendes som tilledning til brugsgenstande. Det er dog ikke tilladt at bruge kablet til madlavnings-eller varmeapparater, medmindre det beskyttes tilstrækkeligt mod varmekilden.
CPR klassificering: Eca
Rekvirer DoP på dop@jmvcables.dk
Konstruktion
| Leder | Kobber, kl.5 |
| Isolation | PVC kompound |
| Yderkappe | PVC sort eller hvid |
Tekniske data
| Mærkespænding | 300 V |
| Prøvespænding | 2000 V |
| Temperatur fast installation | -5° til +70° |
| Temperatur fleksibel installation | -40° til +70° |
Standarder
|
H03VV-F |
||||||
|---|---|---|---|---|---|---|
| Varenummer | EAN nummer | Antal / tværsnit mm² | Oplægning | Farve | Udv. dia ca. mm | Vægt, kg/km |
| 307002007-01 | 5710693008676 | 2x0,75 | R100 | Hvid | 5,5 | 44,0 |
| 307002007-08 | 5710693008683 | 2x0,75 | R100 | Sort | 5,5 | 44,0 |
| 307103007-08 | 5710693060544 | 3G0,75 | R100 | Sort | 6,6 | 60,0 |
| 307103007-01 | 5710693008737 | 3G0,75 | R100 | Hvid | 6,6 | 60,0 |
H03Z1Z1-F
Anvendelse
H03Z1Z1-F 300V er en plastkappeledning, der anvendes som tilledning til brugsgenstande. Kablet er halogenfrit og har særlig gode brand egenskaber. Det er ikke tilladt at bruge kablet til madlavnings-eller varmeapparater, medmindre det beskyttes tilstrækkeligt mod varmekilden.
Vores H03Z1Z1-F serie er optaget/registreret i databasen for byggeprodukter, som kan anvendes/indgå i Svanemærket byggeri. Ydermere er det deklareret til Nordisk Miljømærkning Nybyggeri jf. generation 3 og 4. (Produktet er ikke certificeret med Svanemærket.)
CPR klasse: Dca
Konstruktion
| Leder | Kobber,kl.5 |
| Isolation | LSZH kompound Ti6 |
| Yderkappe | LSZH sort eller hvid (evt grå) TM7 compound |
Tekniske data
| Mærkespænding | 300 V |
| Prøvespænding | 2000 V |
| Temperatur fast installation | -5° til +70° |
| Temperatur fleksibel installation | +5° til +50 |
| Kortslutningstemperatur max. | 150° C |
| Bøjningsradius: | 6xD |
Standarder
| IEC 60332-1-2 / EN 60754-1 /EN 60754-2 |
| EN 61034-2 / EN 50525-3-11 |
H03Z1Z1-F |
||||||
|---|---|---|---|---|---|---|
| Varenummer | EAN nummer | Antal / tværsnit mm² | Oplægning | Farve | Udv. dia ca. mm | Vægt, kg/km |
| 307202007-01 | 5710693091470 | 2x0,75 | R100 | Hvid | 5,8 | 50 |
| 707202007-08-200 | 5710693097083 | 2x0,75 | R200 | Sort | 5,8 | 50 |
| 707202007-01-200 | 5710693097106 | 2x0,75 | R200 | Hvid | 5,8 | 50 |
| 707204007-08-200 | 5710693097076 | 4x0,75 | R200 | Sort | 6,8 | 76 |
| 707204007-01-200 | 5710693097090 | 4x0,75 | R200 | Hvid | 6,8 | 76 |
| 707205007-01-200 | 5710693097069 | 5G0,75 | R200 | Hvid | 7,5 | 95 |
| 702405007-01-200 | 5710693097021 | 5x0,75 | R200 | Hvid | 7,5 | 95 |
H05V-K / H07V-K - PVT
Anvendelse
H05V-K / H07V-K - PVT er en PVC monteringsledning, der anvendes som monteringsledning i indendørs installationer, elektriske anlæg, tavler etc.
Konstruktion
| Leder: | Kobber kl. 5, flertrådet |
| Isolation: | PVC, fås i forskellige farver |
Tekniske data
| Mærkespænding: | 450/750 V |
| Prøvespænding: | 2500 V |
| Temperatur fleksibel inst: | +5° til +70° |
| Temperatur fast installation: | -30° til +80° |
Standarder
| IEC 60332-1 |
| HAR-certificeret, CE-mærket og RoHS-certificeret. |
H05V-K / H07V-K - PVT |
||||||
|---|---|---|---|---|---|---|
| Varenummer | EAN nummer | Antal / tværsnit mm² | Oplægning | Farve | Udv. dia ca. mm | Vægt, kg/km |
| 324000707 | 5710693063743 | 0,75 | Tr. | Rød | 2,3 | 9 |
| 324000708 | 5710693014868 | 0,75 | Tr. | Sort | 2,3 | 9 |
| 324001507 | 5710693065709 | 1,5 | Tr. | Rød | 3,0 | 19,0 |
| 324001522 | 5710693063507 | 1,5 | Tr. | Gul/Grøn | 3,0 | 19,0 |
| 324001505 | 5710693060926 | 1,5 | Tr | Brun | 3,0 | 19,0 |
| 324002508 | 5710693063514 | 2,5 | Tr | Sort | 3,6 | 29,0 |
| 324002522 | 5710693072752 | 2,5 | Tr. | Gul/grøn | 3,6 | 29,0 |
| 324002507 | 5710693015056 | 2,5 | Tr | Rød | 3,6 | 29,0 |
| 324001008 | 5710693063651 | 1 | Tr. | Sort | 2,5 | 13 |
| 324001005 | 5710693063668 | 1 | Tr. | Brun | 2,5 | 13 |
| 324001002 | 5710693069295 | 1 | Tr. | Blå | 2,5 | 13 |
| 324001001 | 5710693063682 | 1 | Tr. | Hvid | 2,5 | 13 |
| 324004001 | 5710693015209 | 4 | Tr. | Hvid | 4,1 | 43,0 |
| 324006008 | 5710693015292 | 6 | Tr. | Sort | 4,7 | 62,0 |
| 324006001 | 5710693094099 | 6 | Tr. | Hvid | 4,80 | 63 |
| 324006022 | 5710693063408 | 6 | Tr. | Gul/grøn | 4,80 | 63 |
| 324010008 | 5710693064184 | 10 | Tr. | Sort | 6,1 | 109,0 |
| 324010022 | 5710693075333 | 10 | Tr. | Gul/Grøn | 6,1 | 109,0 |
| 324016008 | 5710693068564 | 16 | Tr. | Sort | 7,1 | 160 |
| 324025008 | 5710693070802 | 25 | Tr. | Sort | 8,8 | 251,0 |
| 324035022 | 5710693071472 | 35 | Tr. | Gul/Grøn | 10,2 | 343 |
| 324035008 | 5710693070833 | 35 | Tr. | Sort | 10,2 | 343,0 |
| 324050022 | 5710693015476 | 50 | Tr. | Gul/Grøn | 12,0 | 485,0 |
| 324050008 | 5710693015445 | 50 | Tr. | Sort | 12,0 | 485,0 |
| 324070022 | 5710693091418 | 70 | Tr. | Gul/Grøn | 13,8 | 673,0 |
| 324070008 | 5710693064887 | 70 | Tr. | Sort | 13,8 | 673,0 |
| 324095008 | 5710693073681 | 95 | Tr. | Sort | 15,9 | 885,0 |
| 324120022 | 5710693091401 | 120 | Tr. | Gul/Grøn | 17,5 | 1103,0 |
| 324120008 | 5710693073698 | 120 | Tr. | Sort | 17,5 | 1103,0 |
| 324150008 | 5710693091395 | 150 | Tr. | Sort | 19,5 | 1308,0 |
H05V2-K / H07V2-K
Anvendelse
H05V2-K / H07V2-K er en pvc monteringsledning, der anvendes som fleksibel enkeltleder i 90° PVC udgave.
Konstruktion
| Leder | Kobber, kl 5, fleksibel. |
| Isolation | Special PVC kompound TI3, i forskellige farver |
Tekniske data
| Mærkespænding: |
|
|||
| Prøvespænding: |
|
|||
| Temperatur: |
|
|||
| Bøjeradius: | 4xD |
Standarder
| IEC 60332-1-2 / EN50525-2-31 / IEC 60227-3 |
| Lavvoltsdirektiv: 2014/35/EU |
| RoHS-certificeret: 2011/65/EC og CE-mærket |
H05V2-K / H07V2-K |
||||||
|---|---|---|---|---|---|---|
| Varenummer | EAN nummer | Antal / tværsnit mm² | Oplægning | Farve | Udv. dia ca. mm | Vægt, kg/km |
| 324400100-08 | 5710693071878 | 10,0 | R100 | Sort | 6,80 | 109 |
| 324400100-02 | 5710693072370 | 10 | R100 | Blå | 6,8 | 109 |
| 324400160-02 | 5710693071892 | 16 | R100 | Blå | 8,10 | 163 |
H05V2V2-F
H05V2V2-F er et downlight kabel med fleksible kobberledere, der kan anvendes som tilledning ved fast installation af downlight belysning, indbygningsspot og andre former for belysningsanlæg, hvor der stilles krav om varmebestandige ledere.
Konstruktion
| Leder | Kobber flertrådet klasse 5 |
| Isolation | PVC type T13 |
| Yderkappe | Sort PVC |
Tekniske data
| Mærkespænding | 300/500 V | |||
| Driftstemperatur |
|
Standarder
| CE-mærket og HAR-certificeret |
H05V2V2-F |
|||||
|---|---|---|---|---|---|
| Varenummer | EAN nummer | Antal / tværsnit mm² | Oplægning | Udv. dia ca. mm | Farve |
| 308202007-08 | 5710693058077 | 2x0,75 | Tr | 6,2 | Sort |
| 308202010-08 | 5710693058084 | 2x1 | Tr | 6,6 | Sort |
| 308202016-08 | 5710693058091 | 2x1,5 | Tr | 7,6 | Sort |
| 308202026-08 | 5710693058107 | 2x2,5 | Tr | 9,2 | Sort |
| 308202040-08 | 5710693058114 | 2x4 | Tr | 10,6 | Sort |
| 308203007-08 | 5710693071021 | 3G0,75 | Tr | 6,6 | Sort |
| 308203010-08 | 5710693058138 | 3G1 | Tr | 7 | Sort |
| 308203016-08-500 | 5710693088425 | 3G1,5 | Tr. 500 | 8,10 | Sort |
| 308203016-08-100 | 5710693028025 | 3G1,5 | R100 | 8,10 | Sort |
| 308203026-08 | 5710693058152 | 3x2,5 | Tr | 10 | Sort |
| 308203040-08 | 5710693058169 | 3G4 | Tr | 11,4 | Sort |
| 308204007-08 | 5710693058176 | 4G0,75 | Tr | 7,2 | Sort |
| 308204010-08 | 5710693058183 | 4G1 | Tr | 7,8 | Sort |
| 308204016-08 | 5710693058190 | 4G1,5 | Tr | 9,3 | Sort |
| 308204026-08 | 5710693058206 | 4G2,5 | Tr | 10,9 | Sort |
| 308204040-08 | 5710693058213 | 4G4 | Tr | 12,5 | Sort |
| 308205007-08 | 5710693058220 | 5G0,75 | Tr | 8 | Sort |
| 308205010-08 | 5710693058237 | 5G1 | Tr | 8,6 | Sort |
| 308205016-08 | 5710693058244 | 5x1,5 | Tr | 10,3 | Sort |
| 308205026-08 | 5710693058251 | 5x2,5 | Tr | 12,1 | Sort |
| 308205040-08 | 5710693058268 | 5x4 | Tr | 14,1 | Sort |
H05VV-F/A05VV-F
Anvendelse
H05VV-F/A05VV-F er en plastkappeledning, der anvendes som tilledning til brugsgenstande. Det er ikke tilladt at bruge kablet til madlavnings-eller varmeapparater, medmindre det beskyttes tilstrækkeligt mod varmekilden.
A05VV-F er ikke harmoniseret.
CPR klassificering: Eca
Rekvirer DoP på dop@jmvcables.dk
Konstruktion
| Leder | Kobber,kl.5 |
| Isolation | PVC kompound |
| Yderkappe | PVC, sort eller hvid |
Tekniske data
| Mærkespænding | 300/500 V |
| Prøvespænding | 2000 V |
| Temperatur fast installation | -5° til +70° |
| Temperatur fleksibel installation | -40° til +70 |
Standarder
|
H05VV-F/A05VV-F |
||||||
|---|---|---|---|---|---|---|
| Varenummer | EAN nummer | Antal / tværsnit mm² | Farve | Udv. dia ca. mm | Vægt, kg/km | Oplægning |
| 308002007-08 | 5710693008881 | 2x0,75 | Sort | 5,5 | 44,0 | Tr |
| 308002007-01 | 5710693043110 | 2x0,75 | Hvid | 5,5 | 44,0 | Tr |
| 308002010-08 | 5710693043141 | 2x1 | Sort | 6,6 | 60,0 | Tr. 500 |
| 308002010-01 | 5710693043134 | 2x1 | Hvid | 6,6 | 60,0 | Tr |
| 308002015-08 | 5710693008904 | 2x1,5 | Sort | 7,6 | 80,0 | R100 |
| 308002015-01 | 5710693008898 | 2x1,5 | Hvid | 7,6 | 80,0 | R100 |
| 308002025-08 | 5710693043165 | 2x2,5 | Sort | 8,2 | 120,0 | Tr |
| 308002025-01 | 5710693043158 | 2x2,5 | Hvid | 8,2 | 120,0 | Tr |
| 308103007-08 | 5710693008980 | 3G0,75 | Sort | 6,6 | 60,0 | R100 |
| 308103007-01 | 5710693008966 | 3G0,75 | Hvid | 6,6 | 60,0 | R100 |
| 308103010-08 | 5710693009024 | 3G1 | Sort | 7,0 | 75,0 | R100 |
| 308103010-01 | 5710693009000 | 3G1 | Hvid | 7,0 | 75,0 | Tr |
| 308103015-08 | 5710693009079 | 3G1,5 | Sort | 8,4 | 100,0 | R100 |
| 308103015-01 | 5710693009031 | 3G1,5 | Hvid | 8,4 | 100,0 | R100 |
| 308103025-08 | 5710693009123 | 3G2,5 | Sort | 10,0 | 163,0 | Tr |
| 308103025-01 | 5710693069974 | 3G2,5 | Hvid | 10,0 | 163,0 | Tr |
| 308104007-08 | 5710693009130 | 4G0,75 | Sort | 7,2 | 75,0 | Tr |
| 308104007-01 | 5710693043127 | 4G0,75 | Hvid | 7,2 | 75,0 | Tr |
| 308104010-08 | 5710693043189 | 4G1 | Sort | 8,0 | 85,0 | Tr |
| 308104010-01 | 5710693009154 | 4G1 | Hvid | 8,0 | 85,0 | Tr |
| 308104015-08 | 5710693091456 | 4G1,5 | Sort | 9,3 | 130,0 | Tr |
| 308104015-01 | 5710693043196 | 4G1,5 | Hvid | 9,3 | 130,0 | Tr |
| 308104025-01 | 5710693043219 | 4G2,5 | Hvid | 11,0 | 202,0 | Tr |
| 308104025-08 | 5710693043226 | 4G2,5 | Sort | 11,0 | 202,0 | Tr |
| 308105007-01 | 5710693045107 | 5G0,75 | Hvid | 9,6 | 100 | R100 |
| 308105010-08 | 5710693043240 | 5G1 | Sort | 8,6 | 110,0 | Tr |
| 308105010-01 | 5710693043233 | 5G1 | Hvid | 8,6 | 110,0 | R100 |
| 308105015-08 | 5710693043257 | 5G1,5 | Sort | 10,4 | 160,0 | R100 |
| 308105015-01-50 | 5710693009178 | 5G1,5 | Hvid | 10,4 | 160,0 | R50 |
| 308105015-06 | 5710693091463 | 5G1,5 | Grå | 10,4 | 160,0 | R100 |
| 308105025-08 | 5710693043271 | 5G2,5 | Sort | 12,5 | 250,0 | Tr |
| 308105025-01-50 | 5710693043264 | 5G2,5 | Hvid | 12,5 | 250,0 | R50 |
| 708107015-01 | 5710693072936 | 7G1,5 | Hvid | 11,5 | 204 | Tr |
| 708107015-08 | 5710693087466 | 7G1,5 | Sort | 11,5 | 204 | Tr |

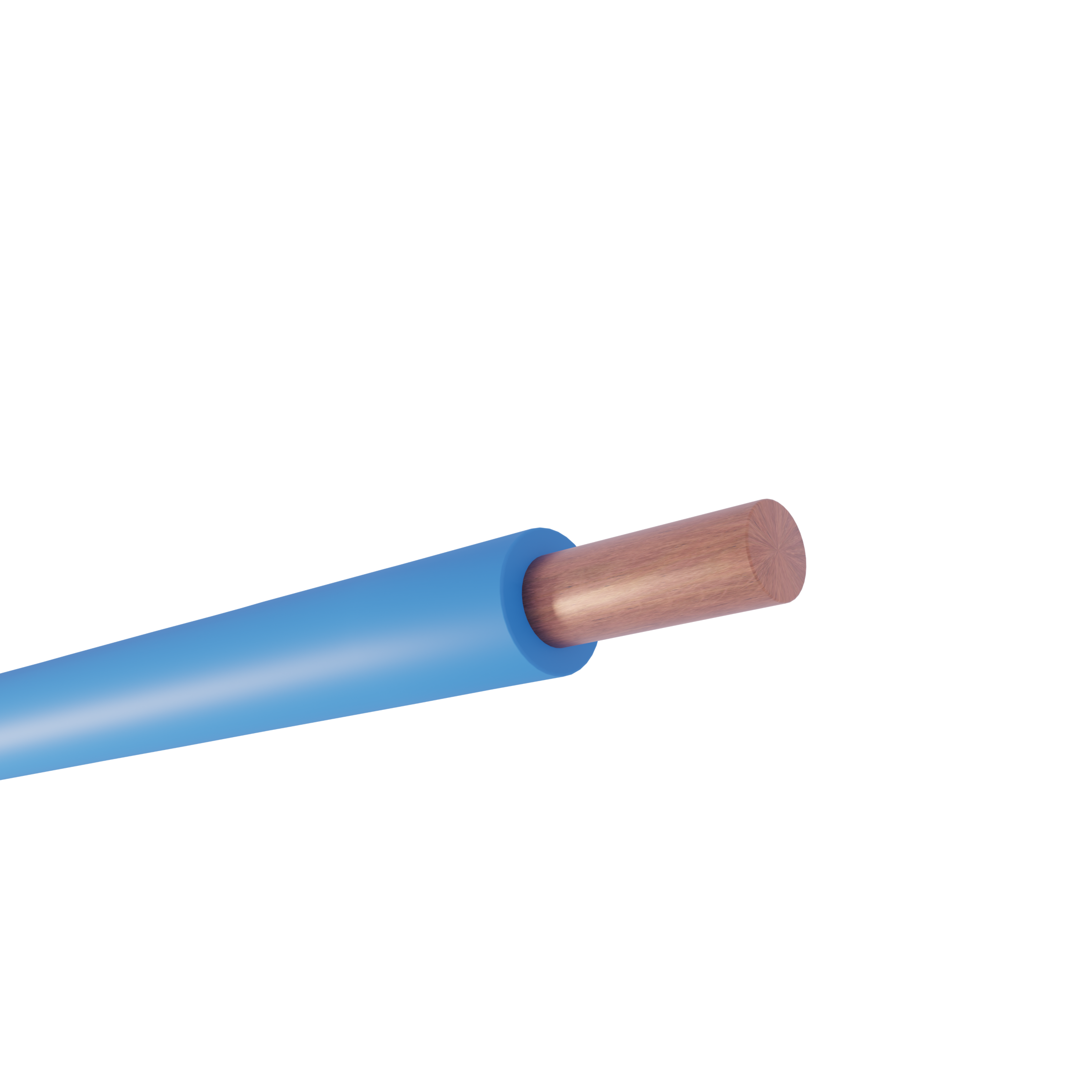

H05Z-K / H07Z-K
Anvendelse
H05Z-K / H07Z-K er en halogenfri fleksibel monteringsledning, der anvendes i elektriske anlæg, tavler og andre steder hvor der kræves en halogenfri fleksibel ledning.
Konstruktion
| Leder: | Kobber, kl 5, flertrådet |
| Isolation: | Halogenfri LSZH EI5 kompound, i forskellige farver |
Tekniske data
| Mærkespænding: |
|
|||
| Prøvespænding: |
|
|||
| Temperatur: |
|
|||
| Kortslutning: | +250° C |
Standarder
| IEC 60332-1-2 / IEC 61034-2 |
| EN 50267-1-2 / EN 50267-2-2 / EN 60684-2 |
| RoHS 2011/65/EC |
| Low voltage directive: 2014/35/EU |
H05Z-K / H07Z-K |
||||||
|---|---|---|---|---|---|---|
| Varenummer | EAN nummer | Antal / tværsnit mm² | Oplægning | Farve | Udv. dia ca. mm | Vægt, kg/km |
| 324200507-SP200 | 5710693078136 | 0,5 | SP200 | Rød | 1,6 | 9 |
| 324200522-SP200 | 5710693078105 | 0,5 | SP200 | Gul/Grøn | 1,6 | 9 |
| 324200505-SP200 | 5710693078891 | 0,5 | SP200 | Brun | 1,6 | 9 |
| 324200506-SP200 | 5710693078112 | 0,5 | SP200 | Grå | 1,6 | 9 |
| 324200502L-SP200 | 5710693078129 | 0,5 | SP200 | Lyseblå | 1,6 | 9 |
| 324200508-SP200 | 5710693076408 | 0,5 | SP200 | Sort | 1,6 | 9 |
| 324200502-SP200 | 5710693076620 | 0,5 | SP200 | Mørkeblå | 1,6 | 9 |
| 324200722-SP200 | 5710693078143 | 0,75 | SP200 | Gul/Grøn | 1,9 | 11 |
| 324200770-SP200 | 5710693078372 | 0,75 | SP200 | Blå/Hvid | 1,9 | 11 |
| 324200709-SP200 | 5710693078235 | 0,75 | SP200 | Orange | 1,9 | 11 |
| 324200708-SP200 | 5710693076415 | 0,75 | SP200 | Sort | 1,9 | 11 |
| 324200706-SP200 | 5710693078150 | 0,75 | SP200 | Grå | 1,9 | 11 |
| 324200705-SP200 | 5710693078181 | 0,75 | SP200 | Brun | 1,9 | 11 |
| 324200701-SP200 | 5710693078242 | 0,75 | SP200 | Hvid | 1,9 | 11 |
| 324200702L-SP200 | 5710693078167 | 0,75 | SP200 | Lyseblå | 1,9 | 11 |
| 324200702-SP200 | 5710693078198 | 0,75 | SP200 | Mørkeblå | 1,9 | 11 |
| 324201008-SP200 | 5710693078464 | 1,0 | SP200 | Sort | 2,1 | 13 |
| 324201002L-SP200 | 5710693079249 | 1,0 | SP200 | Lyseblå | 2,1 | 13 |
| 324201007-SP200 | 5710693076729 | 1,0 | SP200 | Rød | 2,1 | 13 |
| 324201009-SP200 | 5710693078402 | 1,0 | SP200 | Orange | 2,1 | 13 |
| 324201522-SP100 | 5710693078259 | 1,5 | SP100 | Gul/Grøn | 2,3 | 20 |
| 324201522 | 5710693059708 | 1,5 | R100 | Gul/Grøn | 2,3 | 20 |
| 324201509-SP100 | 5710693078334 | 1,5 | SP100 | Orange | 2,3 | 20 |
| 324201508-SP100 | 5710693076422 | 1,5 | SP100 | Sort | 2,3 | 20 |
| 324201508 | 5710693059685 | 1,5 | R100 | Sort | 2,3 | 20 |
| 324201507-SP100 | 5710693091326 | 1,5 | SP100 | Rød | 2,3 | 20 |
| 324201502-SP100 | 5710693078310 | 1,5 | SP100 | Mørkeblå | 2,3 | 20 |
| 324201502 | 5710693044384 | 1,5 | R100 | Blå | 2,3 | 20 |
| 324201502L-SP100 | 5710693078297 | 1,5 | SP100 | Lyseblå | 2,3 | 20 |
| 324202522 | 5710693072103 | 2,5 | R100 | Gul/Grøn | 4,0 | 31 |
| 324202508 | 5710693059746 | 2,5 | R100 | Sort | 4,0 | 31 |
| 324202502 | 5710693059715 | 2,5 | R100 | Blå | 4,0 | 31 |
| 324202007-SP100 | 5710693078358 | 2,5 | SP100 | Rød | 4,0 | 31 |
| 324204002 | 5710693044438 | 4,0 | R100 | Blå | 4,8 | 45 |
| 324204008 | 5710693069257 | 4,0 | R100 | Sort | 4,8 | 45 |
| 324204022 | 5710693072110 | 4,0 | R100 | Gul/Grøn | 4,8 | 45 |
| 324206002 | 5710693044445 | 6,0 | Tr. | Blå | 6,0 | 62 |
| 324206022 | 5710693015575 | 6,0 | Tr. | Gul/Grøn | 6,0 | 62 |
| 324206008 | 5710693063552 | 6,0 | Tr. | Sort | 6,0 | 62 |
| 324204008-SP100 | 5710693076446 | 4 | SP100 | Sort | 4,8 | 45 |
| 324206008-SP100 | 5710693076453 | 6 | SP100 | Sort | 6 | 62 |
| 324206007 | 5710693074886 | 6 | Tr | Rød | 6,0 | 62 |
| 324210002 | 5710693044452 | 10 | Tr. | Blå | 6,7 | 108 |
| 324210008 | 5710693015582 | 10 | Tr. | Sort | 6,7 | 108 |
| 324210022 | 5710693060940 | 10 | Tr. | Gul/Grøn | 6,7 | 108 |
| 324216022 | 5710693015612 | 16 | Tr. | Gul/Grøn | 8,2 | 160 |
| 324216008 | 5710693015605 | 16 | Tr. | Sort | 8,2 | 160 |
| 324216007 | 5710693087541 | 16 | R100 | Rød | 8,2 | 160 |
| 324216002 | 5710693044476 | 16 | Tr. | Blå | 8,2 | 160 |
| 324225022 | 5710693015650 | 25 | Tr. | Gul/Grøn | 10,2 | 251 |
| 324225008 | 5710693072134 | 25 | Tr. | Sort | 10,2 | 251 |
| 324225002 | 5710693072127 | 25 | Tr. | Blå | 10,2 | 251 |
| 324235022 | 5710693015667 | 35 | Tr. | Gul/Grøn | 11,5 | 336 |
| 324235008 | 5710693059753 | 35 | Tr. | Sort | 11,5 | 336 |
| 324235002 | 5710693072141 | 35 | Tr. | Blå | 11,5 | 336 |
| 324250022 | 5710693015681 | 50 | Tr. | Gul/Grøn | 13,6 | 482 |
| 324250008 | 5710693015674 | 50 | Tr | Sort | 13,6 | 482 |
| 324250002 | 5710693044513 | 50 | Tr. | Blå | 13,6 | 482 |
| 324270022 | 5710693045152 | 70 | Tr. | Gul/Grøn | 16,0 | 674 |
| 324270002 | 5710693072158 | 70 | Tr. | Blå | 16,0 | 674 |
| 324270008 | 5710693015698 | 70 | Tr. | Sort | 16,0 | 674 |
| 324295008 | 5710693068656 | 95 | Tr. | Sort | 18,4 | 873 |
| 324295002 | 5710693072165 | 95 | Tr. | Blå | 18,4 | 873 |
| 324295022 | 5710693072172 | 95 | Tr. | Gul/Grøn | 18,4 | 873 |
H05Z-U
Anvendelse
H05Z-U er en halogenfri monteringsledning med en massiv kobberleder, der kan anvendes i elektriske anlæg, tavler og andre steder hvor der kræves en halogenfri monteringsledning.
Konstruktion
| Leder: | Massiv kobber kl. 1 |
| Isolation: | Halogenfri, LSZH type EI-5 |
| Yderkappe: | Kan produceres i forskellige farver |
Tekniske data
| Mærkespænding: | 300/500V |
| Testspænding: | 2.000 V A.C |
| Max. temperatur: | +90 ºC |
| Min. temperatur: | -40 ºC |
Standarder
| UNE-EN 60332-1-2, EN 60332-1-2 and IEC 60332-1-2 |
| IEC 60754-1 and 60754-2 |
| UNE-EN 50267, EN 50267 and IEC 60754-1 and 60754-2 |
| UNE-EN 61034-2, EN 61034-2 and IEC 61034-2 |
H05Z-U |
||||||
|---|---|---|---|---|---|---|
| Varenummer | EAN nummer | Antal / tværsnit mm² | Udv. dia ca. mm | Vægt, kg/km | Farve | Oplægning |
| 315200606 | 5710693078662 | 0,5 | 2,4 | 7,1 | Grå | Tromle, spole eller ring |
| 315200608 | 5710693078686 | 0,5 | 2,4 | 7,1 | Sort | Tromle, spole eller ring |
| 315200607 | 5710693078679 | 0,5 | 2,4 | 7,1 | rød | Tromle, spole eller ring |
| 315200622 | 5710693078693 | 0,5 | 2,4 | 7,1 | Gul/grøn | Tromle, spole eller ring |
| 315200602 | 5710693078655 | 0,5 | 2,4 | 7,1 | Blå | Tromle, spole eller ring |
| 315200605 | 5710693079027 | 0,5 | 2,4 | 7,1 | Brun | Tromle, spole eller ring |
| 315200601 | 5710693078648 | 0,5 | 2,4 | 7,1 | Hvid | Tromle, spole eller ring |
| 315200752 | 5710693098929 | 0,75 | 2,6 | 9,7 | Blå | R100 |
| 315200751 | 5710693098936 | 0,75 | 2,6 | 9,7 | Hvid | R100 |
H05Z1Z1-F
Anvendelse
H05Z1Z1-F 300/500V er en plastkappeledning, der anvendes som tilledning til brugsgenstande. Kablet er halogenfrit og har særlig gode brandegenskaber. Det er ikke tilladt at bruge kablet til madlavnings-eller varmeapparater, medmindre det beskyttes tilstrækkeligt mod varmekilden.
Vores H05Z1Z1-F serie er optaget/registreret i databasen for byggeprodukter, som kan anvendes/indgå i Svanemærket byggeri. Ydermere er det deklareret til Nordisk Miljømærkning Nybyggeri jf. generation 3 og 4. (Produktet er ikke certificeret med Svanemærket.)
CPR Klasse: Dca
Konstruktion
| Leder | Kobber, kl.5 |
| Isolation | LSZH kompound |
| Yderkappe | LSZH sort eller hvid (evt grå) |
Tekniske data
| Mærkespænding | 300/500 V |
| Prøvespænding | 2000 V |
| Temperatur fast installation | -5° til +70° |
| Kortslutningstemperatur max. | 150° C |
| Bøjningsradius: | 6xD |
Standarder
| IEC 60332-1-2 / EN 60754-1 |
| EN 61034-2 / 60754-2 |
| EN 50525-3-11 |
H05Z1Z1-F |
||||||
|---|---|---|---|---|---|---|
| Varenummer | EAN nummer | Antal / tværsnit mm² | Oplægning | Farve | Udv. dia ca. mm | Vægt, kg/km |
| 308202015-01 | 5710693091487 | 2x1,5 | Tr. | Hvid | 8,2 | 106 |
| 308202025-08 | 5710693091494 | 2x2,5 | R100 | Sort | 9,2 | 129,0 |
| 308203007-01 | 5710693064788 | 3G0,75 | Tr. | Hvid | 6,70 | 67 |
| 308203015-01 | 5710693063231 | 3G1,5 | R100 | Hvid | 8,4 | 100,0 |
| 308203015-08 | 5710693073438 | 3G1,5 | R100 | Sort | 8,4 | 100,0 |
| 708203026-08 | 5710693082171 | 3G2,5 | Tr. | Sort | 10,0 | 163,0 |
| 308205007-01-100 | 5710693077818 | 5G0,75 | R100 | Hvid | 8,0 | 101 |
| 308205007-01 | 5710693064795 | 5G0,75 | Tr. | Hvid | 8,0 | 101 |
| 308205015-08 | 5710693091500 | 5G1,5 | R100 | Sort | 10,4 | 160,0 |
| 308205015-01 | 5710693077825 | 5G1,5 | R100 | Hvid | 10,2 | 168 |
| 308205016-01 | 5710693063781 | 5G1,5 | Tr | Hvid | 10,2 | 168 |
H07V-R/V-U - PVL
Anvendelse
HO7V-R/V-U - PVL er en monteringsledning i PVC med massive eller fåtrådige ledere, der er egnet til trækning i installationsrør, ledningskanaler m.v.
Konstruktion
| Leder | Kobber.
|
||
| Isolation | PVC, flere forskellige farver |
Tekniske data
| Mærkespænding | 450/750 V |
| Prøvespænding | 2,5 kV |
| Temperatur | -5° til +70° |
H07V-R/V-U - PVL |
||||||
|---|---|---|---|---|---|---|
| Varenummer | EAN nummer | Oplægning | Antal / tværsnit mm² | Farve | Udv. dia ca. mm | Vægt, kg/km |
| 315001502-K | 5710693089286 | K100 | 1,5 | Blå | 2,7 | 20,0 |
| 315001505-K | 5710693089279 | K100 | 1,5 | Brun | 2,7 | 20,0 |
| 315001508 | 5704766061972 | R100 | 1,5 | Sort | 2,7 | 20,0 |
| 315001522-K | 5710693089224 | K100 | 1,5 | Gul/Grøn | 2,7 | 20,0 |
| 315001508-K | 5710693089248 | K100 | 1,5 | Sort | 2,7 | 20,0 |
| 315001522 | 5710693011973 | R100 | 1,5 | Gul/grøn | 2,7 | 20,0 |
| 315001509 | 5710693068823 | R100 | 1,5 | Orange | 2,7 | 20,0 |
| 315001506-K | 5710693089262 | K100 | 1,5 | Grå | 2,7 | 20,0 |
| 315001507 | 5704766021747 | R100 | 1,5 | Rød | 2,7 | 20,0 |
| 315001506 | 5710693068816 | R100 | 1,5 | Grå | 2,7 | 20,0 |
| 315001505 | 5704766061958 | R100 | 1,5 | Brun | 2,7 | 20,0 |
| 315001502 | 5704766062108 | R100 | 1,5 | Blå | 2,7 | 20,0 |
| 315001501 | 5704766061996 | R100 | 1,5 | Hvid | 2,7 | 20,0 |
| 315001507-K | 5710693089255 | K100 | 1,5 | Rød | 2,7 | 20,0 |
| 315001501-K | 5710693089293 | K100 | 1,5 | Hvid | 2,7 | 20,0 |
| 315002522 | 5710693065006 | R100 | 2,5 | Gul/grøn | 3,3 | 31,0 |
| 315002508 | 5710693064993 | R100 | 2,5 | Sort | 3,3 | 31,0 |
| 315002505 | 5710693064986 | R100 | 2,5 | Brun | 3,3 | 31,0 |
| 315002502 | 5710693064979 | R100 | 2,5 | Blå | 3,3 | 31,0 |
| 315002501 | 5710693073506 | R100 | 2,5 | Hvid | 3,3 | 31,0 |
| 315004022 | 5710693072196 | R100 | 4 | Gul/grøn | 3,8 | 46,0 |
| 315004008 | 5710693072189 | R100 | 4 | Sort | 3,8 | 46,0 |
| 315106022 | 5710693072219 | R100 | 6 | Gul/grøn | 4,5 | 65,0 |
| 315106008 | 5710693072202 | R100 | 6 | Sort | 4,5 | 65,0 |
| 315110022 | 5710693072233 | R100 | 10 | Gul/grøn | 5,8 | 115,0 |
| 315110008 | 5710693072226 | R100 | 10 | Sort | 5,8 | 115,0 |
| 315116022 | 5710693058558 | Tr | 16 | Gul/grøn | 6,8 | 175,0 |
| 315116008 | 5710693058541 | Tr | 16 | Sort | 6,8 | 175,0 |
| 315125022 | 5710693012017 | Tr | 25 | Gul/grøn | 8,5 | 275,0 |
| 315125008 | 5710693058565 | Tr | 25 | Sort | 8,5 | 275,0 |
| 315135022 | 5710693058589 | Tr | 35 | Gul/grøn | 9,5 | 370,0 |
| 315135008 | 5710693058572 | Tr | 35 | Sort | 9,5 | 370,0 |
| 315150022 | 5710693058602 | Tr | 50 | Gul/grøn | 11,2 | 480,0 |
| 315150008 | 5710693058596 | Tr | 50 | Sort | 11,2 | 480,0 |
| 315170008 | 5710693058619 | Tr | 70 | Sort | 12,7 | 710,0 |
| 315170022 | 5710693058626 | Tr | 70 | Gul/grøn | 12,7 | 710,0 |
| 315195022 | 5710693058640 | Tr | 95 | Gul/grøn | 14,8 | 970,0 |
| 315195008 | 5710693058633 | Tr | 95 | Sort | 14,8 | 970,0 |
| 315112022 | 5710693058664 | Tr | 120 | Gul/grøn | 16,3 | 1200,0 |
| 315112008 | 5710693058657 | Tr | 120 | Sort | 16,3 | 1200,0 |
| 315115022 | 5710693058688 | Tr | 150 | Gul/grøn | 18,2 | 1470,0 |
| 315115008 | 5710693058671 | Tr | 150 | Sort | 18,2 | 1470,0 |
| 315002507 | 5710693064856 | |||||
H07Z-U / H07Z-R
Anvendelse
H07Z-U / H07Z-R er en halogenfri monteringsledning, der anvendes som halogenfri massiv enkeltleder i 90° udgave.
Konstruktion
| Leder: |
|
||
| Isolation: | Halogenfri kompound, i forskellige farver |
Tekniske data
| Mærkespænding: |
|
||
| Prøvespænding |
|
||
| Temperatur | -15° til +90° |
Standarder
| IEC 60332-1 / IEC 61034-2 / EN 50267-2 |
| Kablet er CE-mærket og RoHS-certificeret |
H07Z-U / H07Z-R |
||||||
|---|---|---|---|---|---|---|
| Varenummer | EAN nummer | Antal / tværsnit mm² | Oplægning | Farve | Udv. dia ca. mm | Vægt, kg/km |
| 315201522 | 5710693075425 | 1,5 | R100 | Gul/Grøn | 2,76 | 19 |
| 315201505 | 5710693075418 | 1,5 | R100 | Brun | 2,76 | 19 |
| 315201508 | 5710693078068 | 1,5 | R100 | Sort | 2,76 | 19 |
| 315201501 | 5710693075395 | 1,5 | R100 | Hvid | 2,76 | 19 |
| 315201502 | 5710693075401 | 1,5 | R100 | Blå | 2,76 | 19 |
| 315210622 | 5710693091333 | 6,0 | R100 | Gul/Grøn | 5,4 | 69 |
| 315210602 | 5710693091340 | 6,0 | R100 | Lyseblå | 5,4 | 69 |
| 315210608 | 5710693091357 | 6,0 | R100 | Sort | 5,4 | 69 |
| 315211022 | 5710693083697 | 10 | R100 | Gul/Grøn | 7,0 | 113 |
| 315211008 | 5710693091364 | 10 | R100 | Sort | 7,0 | 113 |
| 315211622 | 5710693091371 | 16 | R100 | Gul/Grøn | 8,0 | 170 |
| 315211608 | 5710693091388 | 16 | R100 | Sort | 8,0 | 170 |
