Produktdatablad

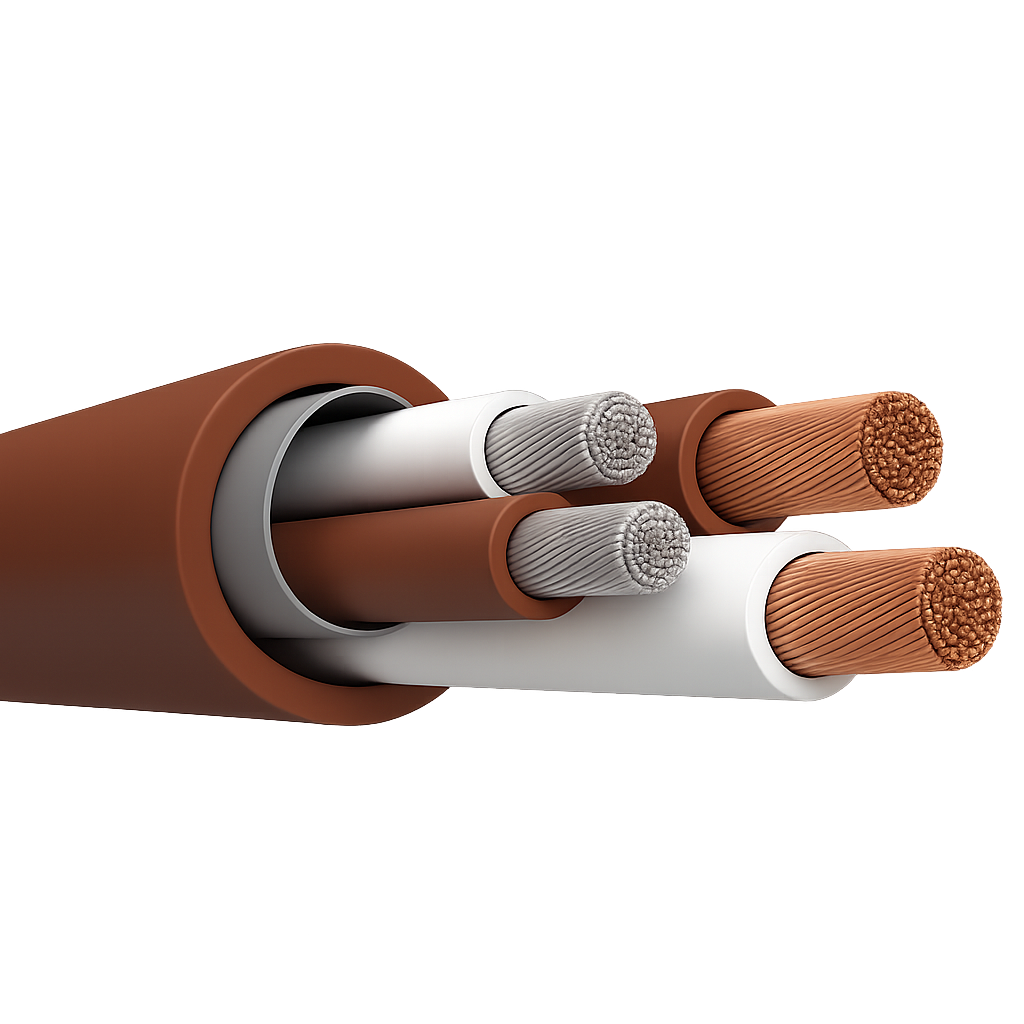

CTS Combi-bus 2x2x0,34+2x1,50 brun
Anvendelse
CTS Combi-bus er et énleder-kabel, der kan benyttes i forbindelse med belysning af landingspladser i lufthavne. Kablet kan benyttes over længere afstande i henhold til RS 232-422 / RS 485.
Konstruktion
| Leder: |
|
||||||||||
| Isolering: |
|
||||||||||
| Yderkappe: |
|
Tekniske data
| Mærkespænding | 300 V | ||
| Prøvespænding | 1,0 kV AC (o,34 mm2)
2,5kV AC (1,5 mm2) |
||
| Bøjningsradius | 10 x D | ||
| Temperatur - drift. | -20 - +70° C | ||
| Strømværdier: |
|
||
| Kapacitans (c-c): | Nom. 98 pF/m | ||
| Kapacitans (c-s): | Nom. 180 pF/m |
Standarder
| IEC61034-2, IEC60754-2, RS-485, IEC 60332-1, CE, RoHS |

| CTS Combi-bus 2x2x0,34+2x1,50 brun · Produktoversigt | |||||
| Varenummer | EAN-nummer | Antal / tværsnit mm² | Farve | Udv. dia ca. mm | Vægt, kg/km |
|---|---|---|---|---|---|
| 7400220342150-04 | 5710693089606 | 2x1,5+2x2x0,34 | Brun | 9,9 | 11,2 |
Skalstrupgaard 1 · 4621 GadstrupTelefon 4676 1414 · info@jmvcables.dk
www.jmvcables.dk
Produktdatablad

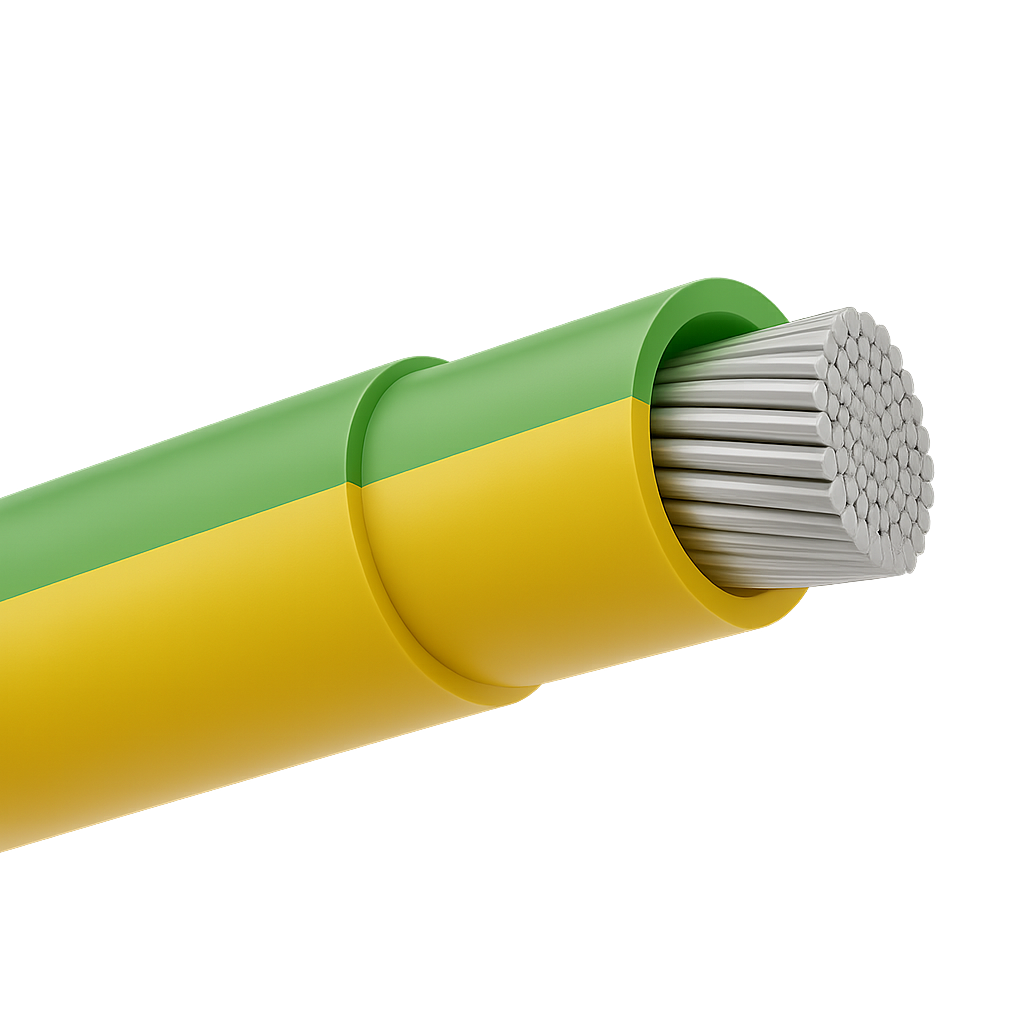

Dobbeltisoleret
Anvendelse
JMV HF dobbeltisoleret banekabel er et fleksibelt, flammehæmmende og halogenfrit kabel med aluminiumsleder, der kan benyttes til mange forskellige typer baner b.la. jernbane, letbane, s-tog og metro. Kablet egner sig til miljøer, hvor der er fokus på brandsikkerhed.
Konstruktion
| Leder: | Aluminium kl. 5 (AL1350) | ||
| Isolation: | HFFR (LSZH kompund) | ||
| Kappe: | UV-resistent | ||
| Farve: |
|
Tekniske data
| Drifttemperatur: |
|
||
| Kortslutningstemperatur: | +250° C (Max 5 sek.) | ||
| Bøjningsradius: | 6xD | ||
| Nominel spænding: | 450/750 V | ||
| Testspænding: | 2 kV | ||
| Modstandsværdi: | DC |
Standarder
| ISO 4892, IEC 61034, IEC 60332-1 |
| IEC 60754-1-2, EN 50267-2-1, EN 50267-2-3 |
| EN 50525-3-31 / VDE 0281 / BS 7211 |
| IEC 60227 / IEC 60228 |

| Dobbeltisoleret · Produktoversigt | ||||||
| Varenummer | EAN-nummer | Antal / tværsnit mm² | Farve | Udv. dia ca. mm | Vægt, kg/km | CPR brandklasse |
|---|---|---|---|---|---|---|
| 377111120 | 5710693073520 | 1G120 | Gul/Grøn | 17,3 | 466 | Eca |
Skalstrupgaard 1 · 4621 GadstrupTelefon 4676 1414 · info@jmvcables.dk
www.jmvcables.dk
Produktdatablad
Enkeltisoleret
Anvendelse
JMV HF banekabel er et fleksibelt, flammehæmmende og halogenfrit kabel med aluminiumsleder, der kan benyttes til mange forskellige typer baner b.la. jernbane, letbane, s-tog og metro. Kablet egner sig til miljøer, hvor der er fokus på brandsikkerhed.
Konstruktion
| Leder: | Aluminium kl. 5 (AL1350) | ||
| Isolation: | HFFR (LSZH kompound) | ||
| Kappe: | UV-resistent | ||
| Farve |
|
Tekniske data
| Drifttemperatur: |
|
||
| Kortslutningstemperatur: | +250° C (Max 5 sek.) | ||
| Bøjningsradius: | 6xD | ||
| Nominel spænding: | 450/750 V | ||
| Testspænding: | 2 kV | ||
| Modstandsværdi: | DC |
Standarder
| ISO 4892, IEC 61034, IEC 60332-1 |
| IEC 60754-1-2, EN 50267-2-1, EN 50267-2-3 |
| EN 50525-3-31 / VDE 0281 / BS 7211 |
| IEC 60227 / IEC 60228 |


| Enkeltisoleret · Produktoversigt | ||||||
| Varenummer | EAN-nummer | Antal / tværsnit mm² | Farve | Udv. dia ca. mm | Vægt, kg/km | CPR brandklasse |
|---|---|---|---|---|---|---|
| 377101700 | 5710693073568 | 1G70 | Gul/Grøn | 13,3 | 277 | Eca |
Skalstrupgaard 1 · 4621 GadstrupTelefon 4676 1414 · info@jmvcables.dk
www.jmvcables.dk
Produktdatablad
H05BQ-F / H07BQ-F
Anvendelse
HO5BQ-F / HO7BQ-F er et PUR-specialkabel, der er specielt velegnet som tilledning til maskiner og brugsgenstande i områder, hvor der er krav til mekanisk beskyttelse.
Speciale:
Høj modstandsdygtighed overfor slid og træk.
Høj modstandsdygtighed overfor skarpe genstande.
Høj fleksibilitet ved lave temperatur.
Modstandsdygtighed overfor UV stråler.
Konstruktion
| Leder: | Kobber klasse 5 , blank eller fortinnet. |
| Leder ID: | Cenelec HD 308 |
| Isolation: | EPR Gummi |
| Yderkappe: | Orange PUR |
Tekniske data
| Mærkespænding: | 300/500, 450/750 V |
| Prøvespænding: | 2000 / 2500 V |
| Temperatur fleksibel: | -25° til + 80° |
| Temperatur fast: | -40° til + 80° |


| H05BQ-F / H07BQ-F · Produktoversigt | ||||
| Varenummer | EAN-nummer | Antal / tværsnit mm² | Udv. dia ca. mm | Vægt, kg/km |
|---|---|---|---|---|
| 334402007 | 5710693046753 | 2x0,75 | 7,4 | 53,0 |
| 334402010 | 5710693046760 | 2x1,0 | 8,0 | 60,0 |
| 334402016 | 5710693029169 | 2X1,5 | 9,8 | 91,0 |
| 334402026 | 5710693046845 | 2x2,5 | 11,6 | 101,0 |
| 334403005 | 5710693063408 | 3x0,5 | 7,1 | 61,0 |
| 334503007 | 5710693046777 | 3G0,75 | 8,1 | 65,0 |
| 334503010 | 5710693046784 | 3G1,0 | 8,5 | 72,0 |
| 334503016 | 5710693046852 | 3G1,5 | 10,4 | 110,0 |
| 334503026 | 5710693060230 | 3G2,5 | 12,4 | 160,0 |
| 334504007 | 5710693046791 | 4G0,75 | 8,8 | 82,0 |
| 334504010 | 5710693046807 | 4G1,0 | 9,3 | 91,0 |
| 334504016 | 5710693046876 | 4G1,5 | 11,6 | 143,0 |
| 334504026 | 5710693046883 | 4G2,5 | 13,8 | 200,0 |
| 334504060 | 5710693046890 | 4G6,0 | 18,1 | 414,0 |
| 334504100 | 5710693046906 | 4G10,0 | 23,6 | 691,0 |
| 334504160 | 5710693091517 | 4G16,0 | 273,0 | 1106,0 |
| 334505007 | 5710693046814 | 5G0,75 | 9,9 | 100,0 |
| 334505010 | 5710693046821 | 5G1,0 | 10,3 | 112,0 |
| 334505016 | 5710693046920 | 5G1,5 | 12,7 | 170,0 |
| 334505026 | 5710693046937 | 5G2,5 | 15,3 | 260,0 |
| 334505060 | 5710693046944 | 5G6,0 | 20,0 | 518,0 |
| 334505100 | 5710693046951 | 5G10,0 | 25,9 | 864,0 |
| 334505160 | 5710693046968 | 5G16,0 | 30,0 | 1382,0 |
Skalstrupgaard 1 · 4621 GadstrupTelefon 4676 1414 · info@jmvcables.dk
www.jmvcables.dk
Produktdatablad
Højttalerkabel
Anvendelse
Vores højttalerkabel er halogenfri, fleksibel, må installeres udenfor og ligges direkte i jorden. Yderkappen er produceret i et forstærket compound, der gør det muligt også at bruge kablet i kabelbakker.
Tekniske data
| Leder: | Kobber, fleksible ledere (0,29) | ||
| Isolation: | Halogenfri compound | ||
| Yderkappe: | Sort | ||
| Leder ID: |
|
||
| Drifttemperatur: |
|
||
| Min. installationstemperatur: | Min. -20° C | ||
| Testspænding v. 50 Hz: | 2000V | ||
| Bøjningsradius: | 5 x Ø |
Standarder
| EN50575 |

| Højttalerkabel · Produktoversigt | |||||
| Varenummer | EAN-nummer | Antal / tværsnit mm² | Udv. dia ca. mm | Vægt, kg/km | DC modstand (20°C) |
|---|---|---|---|---|---|
| 351002026-08-HF | 5710693098141 | 2x2,5 | 8,5 | 110 | 7,20 Ω/km |
| 351002040-08-HF | 5710693098080 | 2x4 | 10,5 | 185 | 4,35 (Ω/km) |
| 351002060-08-HF | 5710693098097 | 2x6 | 12,5 | 230 | 3,1 |
| 351002100-08-HF | 5710693098103 | 2x10 | 14,5 | 360 | 1,8 |
| 351004015-08-HF | 5710693098127 | 4x1,5 | 8,0 | 130 | 12,8 |
| 351004025-08-HF | 5710693098134 | 4x2,5 | 11,0 | 180 | 7,2 |
Skalstrupgaard 1 · 4621 GadstrupTelefon 4676 1414 · info@jmvcables.dk
www.jmvcables.dk
Produktdatablad
JMV Twin Batteri (Radaflex)
Anvendelse
JMV Twin anvendes som batterikabel til motoriserede køretøjer eller batteridrevet udstyr inden- såvel som udendørs.
Kablet kan bære en særlig høj startstrøm som gør det egnet til maskiner med en stor kortvarig optagen effekt. Motoriserde køretøjer, batteridrevne enheder som eltrucks og lignende. Kablet er CE mærket.
Konstruktion
| Leder | Ekstra fleksibel kobber kl.6 |
| Isolation | PVC/NBR |
| Lederfarve | Rød og sort |
| Yderkappe | Transparent PVC |
Tekniske data
| Mærkespænding | 300/500 V |
| Driftstemperatur | -25° til + 70° |

| JMV Twin Batteri (Radaflex) · Produktoversigt | ||||
| Varenummer | EAN-nummer | Antal / tværsnit mm² | Udv. dia ca. mm | Vægt, kg/km |
|---|---|---|---|---|
| 351002025 | 5710693058275 | 2x2,5 | 4,4x10,8 | 90 |
| 351002040 | 5710693058282 | 2x4 | 6,0x13,0 | 120 |
| 351002060 | 5710693022924 | 2x6 | 6,5x14,0 | 160 |
| 351002100 | 5710693022955 | 2x10 | 8,0x17,1 | 270 |
| 351002160 | 5710693022795 | 2x16 | 9,0x13,50 | 400 |
| 351002250 | 5710693058312 | 2x25 | 10,68x24,50 | 605 |
| 351002350 | 5710693022801 | 2x35 | 12,5x26,0 | 780 |
| 351002500 | 5710693022818 | 2x50 | 14,6x30,0 | 1150 |
| 351002700 | 5710693058329 | 2x70 | 16,4x34,4 | 1580 |
| 351002950 | 5710693058336 | 2x95 | 18,4x38,6 | 2080 |
Skalstrupgaard 1 · 4621 GadstrupTelefon 4676 1414 · info@jmvcables.dk
www.jmvcables.dk
Produktdatablad
Kombi Bus kabel
Anvendelse
Vores 1x2x0,34+2x1,5 og 1x2x0,34 + 2x2,5 Kombi Bus kabel er et halogenfrit og skærmet buskabel, der kan anvendes til en lang række forskellige opgaver inden for kommunikation og datatransmission.
Konstruktion
| Leder: |
|
||||
| Opbygning 1x2x0,34 mm2: |
|
||||
| Opbygning 2x1,5 mm2: |
|
||||
| Opbygning 2x2,5 mm2: |
|
||||
| Ydre kappe: | HFFR (LSZH) kompound. UV-resistent. Ikke fyldkappe. | ||||
| Ydre kappe farve: | Brun | ||||
| Ydre kappe tykkelse: |
|
Teknisk data (20ºC)
| Nominel spænding: | 300 V AC | ||
| Impedans: | 120 ohm ± 10 ohm | ||
| Temperatur: |
|
||
| Testspænding: |
|
||
| Kapacitans (c-c): | nom. 98 pF/m | ||
| Isolationsmodstand: |
|
||
| Bøjningsradius: | 10xD |
Standarder
| IEC 60332-1-2 / TS EN 50267-2 / TS EN 61034-2 |


| Kombi Bus kabel · Produktoversigt | |||||
| Varenummer | EAN-nummer | Antal / tværsnit mm² | Farve | Udv. dia ca. mm | Vægt, kg/km |
|---|---|---|---|---|---|
| 7400120342150-04 | 5710693088289 | 1x2x0,34+2x1,5 | Brun | 7,5 | 32,7 |
| 7400120342250-04 | 5710693096420 | 1x2x0,34+2x2,5 | Brun | 8,5 | 34 |
Skalstrupgaard 1 · 4621 GadstrupTelefon 4676 1414 · info@jmvcables.dk
www.jmvcables.dk
Produktdatablad
Kombi Kabel HF
Anvendelse
Halogenfrit signalkabel til indendørs brug. Dette signalkabel er bygget op med forskellige lederstørrelser og kan benyttes til flere applikationer.
CPR-standard: Dca
Konstruktion
| Leder | Massive kobbertråde kl.1 i 0,6 og 0,8mm. fortinnet. | ||
| Isolation | PE kompound | ||
| Lederfarve |
|
||
| Yderkappe | HFFR UV |
Tekniske data
| Mærkespænding | 100V |
| Prøvespænding | 1 kV |
| Temperatur - drift. | -20 - +70° C |
Standarder
| IEC 60754-1/2. IEC 61034-2 / IEC 60332-1 |

| Kombi Kabel HF · Produktoversigt | ||||
| Varenummer | EAN-nummer | Antal / tværsnit mm² | Udv. dia ca. mm | Vægt, kg/km |
|---|---|---|---|---|
| 7400020083206-100 | 5710693090381 | 2x0,8+3x2x0,6 | 6,8 | 96 |
| 7400020083206 | 5710693091722 | 2x0,8+3x2x0,6 | 6,8 | 96 |
Skalstrupgaard 1 · 4621 GadstrupTelefon 4676 1414 · info@jmvcables.dk
www.jmvcables.dk
Produktdatablad
LIFT2TY
Anvendelse
LIFT2TY - Liftkabel med 2 stålwirer. Kablet er særligt velegnet som styre- og kontrolkabel ved elevator- og kraninstallationer. De to ydre liggende stålbærende elementer kan afmonteres uden at beskadige yderkappen. Kablet yder stor fleksibilitet ved lave temperaturer.
Konstruktion
| Leder | Kobber, flertrådet kl.6 |
| Isolation | PVC |
| Lederfarve | Sort med hvid nummer markering |
| Opbygning | Lederne er oplagt i koncentriske lag. |
| Yderkappe | PVC, sort. Yderkappen er forsynet med 2 isolerede stålwirer i hvilke kablet kan ophænges. |
Tekniske data
| Mærkespænding | 300/500 V |
| Prøvespænding | 2000 V |
| Temperatur fleksibel | -15° til + 70° |
| Temperatur fast | -40° til + 70° |
| Tilladelig trækkraft | Pr wire: 150 kg, dog er maksimalt nedhæng 80 mtr. |
| Bøjeradius | 12 x D |
Standarder
| IEC 60332-1-2 / IEC 60228 |


| LIFT2TY · Produktoversigt | |||
| Varenummer | EAN-nummer | Antal / tværsnit mm² | Udv. dia ca. mm |
|---|---|---|---|
| 310905007 | 5710693091524 | 5x0,75 | 10,9x28,9 |
| 310906010 | 5710693058695 | 6x1 | 10,9/23,5 |
| 310908010 | 5710693091531 | 8x1 | 12,7/27,9 |
| 310912010 | 5710693058718 | 12x1 | 12,9/27,3 |
| 310912010-MJ | 12G1 | 14,9 x 31,2 | |
| 310918010-MJ | 18G1 | 18,1 x 34,5 | |
| 310918010 | 18x1 | 18,1 x 34,5 | |
| 310924016-MJ | 24G1,5 | 22,6 x 39,0 | |
Skalstrupgaard 1 · 4621 GadstrupTelefon 4676 1414 · info@jmvcables.dk
www.jmvcables.dk
Produktdatablad
NKXS-Ftn (Banekabel armeret)
Anvendelse
Banekabel armeret anvendes som fast installationskabel inden- såvel som udendørs. Kablet giver god beskyttelse mod gnaverangreb og andre mekaniske udfordringer. Kablet har en lav udvikling af røg og korrosive gasser i forbindelse med brand.
Konstruktion
| Leder: | Massiv kobber RE kl.1 iht EN60228 |
| Isolation: | XLPE. |
| Inderkappe: | Thermoplastisk halogenfri kompound |
| Armering: | 2 lags galvaniseret stålbånd, med overlap.
0,2mm tykkelse. |
| Yderkappe: | Thermoplastisk halogenfri kompound,
UV resistant, sort. |
| Lederfarver: | Hvide ledere med sorte numre |
Tekniske data
| Maks. ledertemperatur: | +90° C |
| Driftstemperatur: | -30° C til +70° C fast oplagt. |
| Udlægningstemperatur: | -5° til + 40° |
| Kortslutningstemperatur maksimal: | 250° C 300/500v AC |
| Prøvespænding: |
2000v AC |
| Mærkespænding: | 300/500v AC |
| Bøjeradius: | 15 x D |
Standarder
| EN 61034-2 (IEC 61034-2) / EN 60332-1-2 (IEC 60332-1) |
| EN 50267-2-1 (IEC 60754-1): <0,5% acid gas. |
| EN 50267-2-2 (IEC 60754-2): pH³4,3; conductivity≤ 10 mS/mm |
| EN 60228; EN 50288-7, DS 2393-3 |


| NKXS-Ftn (Banekabel armeret) · Produktoversigt | |||||
| Varenummer | EAN-nummer | Antal / tværsnit mm² | Farve | Udv. dia ca. mm | Vægt, kg/km |
|---|---|---|---|---|---|
| 703302016-08 | 5710693091630 | 2x1,5 | Sort | 10,3 | 152 |
| 703304016-08 | 5710693091647 | 4x1,5 | Sort | 11,5 | 195 |
| 703304026-08 | 5710693091654 | 4x2,5 | Sort | 13,0 | 256 |
| 703307016-08 | 5710693091661 | 7x1,5 | Sort | 13,2 | 270 |
| 703310016-08 | 5710693091678 | 10x1,5 | Sort | 15,8 | 358 |
| 703319016-08 | 5710693091685 | 19x1,5 | Sort | 18,8 | 557 |
| 703319026-08 | 5710693091692 | 19x2,5 | Sort | 22,1 | 801 |
| 703361016-08 | 5710693091708 | 61x1,5 | Sort | 31,9 | 1590 |
| 703361026-08 | 5710693091715 | 61x2,5 | Sort | 39,2 | 2356 |
Skalstrupgaard 1 · 4621 GadstrupTelefon 4676 1414 · info@jmvcables.dk
www.jmvcables.dk
Produktdatablad
NKXSAL-Ftn (Banekabel (ST) og armeret)
Anvendelse
NKXSAL-Ftn er et armeret og skærmet banekabel, der kan anvendes som fast installationskabel inden- såvel som udendørs. Kablet giver god beskyttelse mod gnaverangreb og andre mekaniske udfordringer.
Konstruktion
| Leder: | Massiv kobber RE kl.1 iht EN60228 |
| Isolation: | XLPE. |
| Skærm: | Aluminium/polyester tape |
| Inderkappe: | Termoplastisk halogenfri kompound |
| Armering: | 2 lags galvaniseret stålbånd, med overlap.
Tykkelse: 0,2mm. |
| Yderkappe: | Thermoplastisk halogenfri kompound, UV resistent, sort. |
| Lederfarver: | Hvide ledere med sorte numre. |
Tekniske data
| Maks. ledertemperatur: | +90° C |
| Driftstemperatur: | -30° C til +70° C fast oplagt. |
| Udlægningstemperatur: | -5° til + 40° |
| Kortslutningstemperatur maksimal: | 250° C |
| Prøvespænding: |
2000v AC |
| Mærkespænding: |
300/500v AC |
| Bøjeradius: | 15 x D |
Standarder
| EN 61034-2 (IEC 61034-2) / EN 60332-1-2 (IEC 60332-1) |
| EN 60228; EN 50288-7, DS 2393-3 |
| EN 50267-2-1 (IEC 60754-1): <0,5% acid gas. |
| EN 50267-2-2 (IEC 60754-2): pH³ 4,3; conductivity ≤10 mS/mm |



| NKXSAL-Ftn (Banekabel (ST) og armeret) · Produktoversigt | |||||
| Varenummer | EAN-nummer | Antal / tværsnit mm² | Farve | Udv. dia ca. mm | Vægt, kg/km |
|---|---|---|---|---|---|
| 703402016-08 | 5710693091548 | 2x1,5 | Sort | 10,5 | 157 |
| 703404016-08 | 5710693091555 | 4x1,5 | Sort | 11,7 | 201 |
| 703404026-08 | 5710693091562 | 4x2,5 | Sort | 12,4 | 262 |
| 703404040-08 | 5710693091579 | 4x4 | Sort | 15,1 | 353 |
| 703407016-08 | 5710693091586 | 7x1,5 | Sort | 13,4 | 279 |
| 703410016-08 | 5710693091593 | 10x1,5 | Sort | 16,2 | 372 |
| 703414016-08 | 5710693091609 | 14x1,5 | Sort | 17,4 | 457 |
| 703419016-08 | 5710693091616 | 19x1,5 | Sort | 19,0 | 565 |
| 703419026-08 | 5710693091623 | 19x2,5 | Sort | 22,3 | 811 |
Skalstrupgaard 1 · 4621 GadstrupTelefon 4676 1414 · info@jmvcables.dk
www.jmvcables.dk
Produktdatablad
PUR kabel
Anvendelse
Vores PUR kabel er et højfleksibelt styre- og kontrolkabel, der må bruges indenfor og udenfor. Det kan b.la. anvendes i kabelkæder og kontinuerlig bevægelige maskiner og robotter. Kablets yderkappe er lavet af det slidstærke polyurethane (PUR), hvilket gør det muligt at have en ekstrem lille ydre diameter, men stadig være i stand til at modstå stor mekanisk stres.
Konstruktion
| Leder: | Kobber, flertrådet kl. 5 eller 6 |
| Isolation: | Speciel PVC kompound |
| Lederfarve: | Sorte ledere + en gul/grøn beskyttelsesleder |
| Yderkappe: | Grå, polyurethan (PUR). UV-resistent og olie-resistent |
Tekniske data
| Mærkespænding: | 300/500 V | ||
| Prøvespænding: | 4000 V | ||
| Temperatur: |
|
||
| Bøjningsradius: | 4 X Ø |
Standarder
| DIN VDE 0207-363-3 / DIN EN 50363-3 |
| DIN VDE 0207-363-10-2 / DIN EN 50363-10-2 |
| DIN VDE 0473-811-404 / DIN EN 60811-404 |
| IEC 60811-404 / VDE 0482-332-1-2 / IEC 60332-1-2 |
| EN 60811-404 / DIN EN 60811-2-1 (A) |

| PUR kabel · Produktoversigt | ||||
| Varenummer | EAN-nummer | Antal / tværsnit mm² | Udv. dia ca. mm | Vægt, kg/km |
|---|---|---|---|---|
| 334002005 | 5710693042380 | 2x0,5 | 4,5 | 24,0 |
| 334002007 | 5710693042472 | 2x0,75 | 5,3 | 30,0 |
| 334002010 | 5710693042557 | 2x1,0 | 5,7 | 40,0 |
| 334002016 | 5710693042656 | 2x1,5 | 6,1 | 51,0 |
| 334103005 | 5710693042397 | 3G0,5 | 4,7 | 28,0 |
| 334103007 | 5710693042489 | 3G0,75 | 5,5 | 38,0 |
| 334103010 | 5710693042564 | 3G1,0 | 6,0 | 52,0 |
| 334103016 | 5710693042663 | 3G1,5 | 6,4 | 68,0 |
| 334103026 | 5710693042748 | 3G2,5 | 8,3 | 120,0 |
| 334104005 | 5710693042403 | 4G0,5 | 5,3 | 38,0 |
| 334104007 | 5710693042496 | 4G0,75 | 6,0 | 48,0 |
| 334104010 | 5710693042571 | 4G1,0 | 6,4 | 65,0 |
| 334104016 | 5710693042670 | 4G1,5 | 7,0 | 88,0 |
| 334104026 | 5710693042755 | 4G2,5 | 9,1 | 148,0 |
| 334104040 | 5710693042793 | 4G4 | 11,5 | 232,0 |
| 334104060 | 5710693042809 | 4G6 | 14,7 | 370,0 |
| 334105005 | 5710693042410 | 5G0,5 | 5,9 | 49 |
| 334105007 | 5710693042502 | 5G0,75 | 6,5 | 63,0 |
| 334105010 | 5710693042588 | 5G1,0 | 7,0 | 79,0 |
| 334105016 | 5710693042687 | 5G1,5 | 7,6 | 107,0 |
| 334105026 | 5710693042762 | 5G2,5 | 9,9 | 177,0 |
| 334107005 | 5710693042427 | 7G0,5 | 6,9 | 65,0 |
| 334107007 | 5710693042519 | 7G0,75 | 7,6 | 91,0 |
| 334107010 | 5710693042595 | 7G1,0 | 8,3 | 108,0 |
| 334107016 | 5710693042694 | 7G1,5 | 9,4 | 171,0 |
| 334107026 | 5710693042779 | 7G2,5 | 11,7 | 247,0 |
| 334107060 | 5710693042816 | 7G6 | 19,1 | 598,0 |
| 334108010 | 5710693042601 | 8G1,0 | 9,3 | 132,0 |
| 334112005 | 5710693042434 | 12G0,5 | 8,5 | 102,0 |
| 334112007 | 5710693042526 | 12G0,75 | 9,3 | 140,0 |
| 334112010 | 5710693042618 | 12G1,0 | 10,2 | 178,0 |
| 334112026 | 5710693042786 | 12G2,5 | 13,9 | 382,0 |
| 334114005 | 5710693042441 | 14G0,5 | 9,1 | 116,0 |
| 334118007 | 5710693042533 | 18G0,75 | 10,8 | 199,0 |
| 334118010 | 5710693042625 | 18G1,0 | 11,8 | 254,0 |
| 334118016 | 5710693042717 | 18G1,5 | 12,8 | 356,0 |
| 334125005 | 5710693042458 | 25G0,5 | 11,5 | 202,0 |
| 334125007 | 5710693042540 | 25G0,75 | 12,7 | 275,0 |
| 334125010 | 5710693042632 | 25G1,0 | 14,0 | 343,0 |
| 334125016 | 5710693042724 | 25G1,5 | 15,2 | 475,0 |
| 334136005 | 5710693042465 | 36G0,5 | 14,0 | 274,0 |
| 334136010 | 5710693042649 | 36G1,0 | 16,0 | 512,0 |
| 334136016 | 5710693042731 | 36G1,5 | 17,4 | 700,0 |
Skalstrupgaard 1 · 4621 GadstrupTelefon 4676 1414 · info@jmvcables.dk
www.jmvcables.dk
Produktdatablad
RG 59 Coax B/U Petro
Anvendelse
RG 59 B/U PE Benyttes i forbindelse med MATV, CCTV anlæg.
Kablet tåler sollys og direkte nedgravning.
CPR-standard: Fca
Konstruktion
| Leder: | 0,58 (+/- 0,015) mm cu |
| Isolation | PE Ø 3,7 mm |
| Skærm | Flettet kobber. 85% dækkende |
| Yderkappe | Specielt olie resistent PVC - Sort 75 Ohm. |
| Standarder | Mil-C-17 |
Tekniske data
| Impedans | Sort 75 Ohm. | |||||||
| Kapacitans |
|
|||||||
| Dæmpning |
|
|||||||
| Tab retur |
|
|||||||
| Driftstemperatur | -20° - +75° C | |||||||
| Bøjeradius | 7xD |


| RG 59 Coax B/U Petro · Produktoversigt | ||||
| Varenummer | EAN-nummer | Farve | Udv. dia ca. mm | Vægt, kg/km |
|---|---|---|---|---|
| 350005902-PETRO | 5710693073759 | Sort | 6,2 | 52 |
Skalstrupgaard 1 · 4621 GadstrupTelefon 4676 1414 · info@jmvcables.dk
www.jmvcables.dk
Produktdatablad
TML Rund (Drikkevandskabel)
Anvendelse
TML drikkevandskabel er et pumpekabel, der er velegnet i installation af nedsunket vandpumper til drikkevandsforsyning. Kablet kan ligge i drikkevand i en dybde ned til 800 meter og temperaturer op til 90° C. Yderkappen er resistent overfor klor og tåler permanent installation i søvand.
Konstruktion
| Leder | Fortinnet kobber, klasse 5 iht. IEC60228 |
| Isolation | Neopren IE7 |
| Lederfarve | Farvede ledere iht. VDE0293-308:2003-01 |
| Kappe | Blå, Neopren (CR) 5GM3 |
Tekniske data
| Mærkespænding | 450/750 V |
| Prøvespænding | 2500 V |
| Temperatur fast | -40° til +90° |
| Temperatur fleksible | -40° til + 90° |
Egenskaber


| TML Rund (Drikkevandskabel) · Produktoversigt | |||||
| Varenummer | EAN-nummer | Antal / tværsnit mm² | Udv. dia ca. mm | Vægt, kg/km | Farve |
|---|---|---|---|---|---|
| 710503016 | 5710693087947 | 3G1,5 | 9,3 | 100 | Blå |
| 710503026 | 5710693094846 | 3G2,5 | 10,9 | 160 | Blå |
| 710504015 | 5710693029107 | 4G1,5 | 10,5 | 130 | Blå |
| 710505010 | 5710693087954 | 5G1 | 9,3 | 110 | Blå |
| 710507016 | 5710693087961 | 7G1,5 | 16,3 | 260 | Blå |
Skalstrupgaard 1 · 4621 GadstrupTelefon 4676 1414 · info@jmvcables.dk
www.jmvcables.dk
Produktdatablad
Y-JZ UV
Anvendelse
Y-JZ er et ekstra fleksibelt kabel, der er specielt designet til lys- og lydbranchen. I fremstillingen af yderkappen anvendes en super blød og blyfri PVC blanding af højeste kvalitet, hvilket giver kablerne den ekstra fleksibilitet og styrke. Kablet er flammehæmmende iht. IEC 60332-1.
Konstruktion
| Leder: | Blank kobber, klasse 5 |
| Isolation: | PVC |
| Lederfarve: | Sort med hvid nummermarkering |
| Kappe: | Super blød og blyfri speciel PVC blanding, sort |
Tekniske data
| Mærkespænding: | 300/500 V |
| Prøvespænding: | 4000 V |
| Temperatur fast: | -30° til +70° |
| Temperatur fleksibel inst: | -5° til + 70° |
Standarder
|


| Y-JZ UV · Produktoversigt | ||||
| Varenummer | EAN-nummer | Antal / tværsnit mm² | Udv. dia ca. mm | Vægt, kg/km |
|---|---|---|---|---|
| 331118015E | 5710693017708 | 18G1,5 | 18,0 | 506 |
| 331118016-SP | 18G1,5 | 18,0 | 506,0 | |
| 331118026-SP | 18G2,5 | 21,3 | 800,0 | |
