N2XS(FL)2Y. højspændingskabel. Mellemspændingskabel. Kobber. CU. high voltage cable. middle voltage cable. 123kV

N2XS(FL)2Y 1×240/25 mm2 123kV Sort

Kategori:    Tags: , , , , , , ,
Datablad: i Åbn katalog

Information

EAN nr: 5710693098691
Varenummer: 77810124025-123
Varenavn: N2XS(FL)2Y 1x240/25 mm2 123kV Sort
Enhed: m
Antal / tværsnit mm²:

1×240/25
Strømværdi A (i jord):

528
Strømværdi A (i kanal):

495
Strømværdi A (i luft, flat):

682 v. 30°C
Strømværdi A (i luft, trefoil):

605 v. 30°C
Udv. dia ca. mm:

68
Vægt, kg/km:

5400
DC ledermodstand:

0,0754
Kapacitans:

0,18 μF/km

Beskrivelse

Anvendelse

N2XS(FL)2Y 123 kV er et højspændingskabel med flertrådet kobberledere, der kan anvendes som forsyningskabel i fordelingsnet, i bygninger og i jord.

Kablet er langsgående og radial vandtæt, hvilket betyder at der ikke kan trænge vand ind i kablet. Det må graves direkte ned i jorden, samt ligge udenfor og i rør.

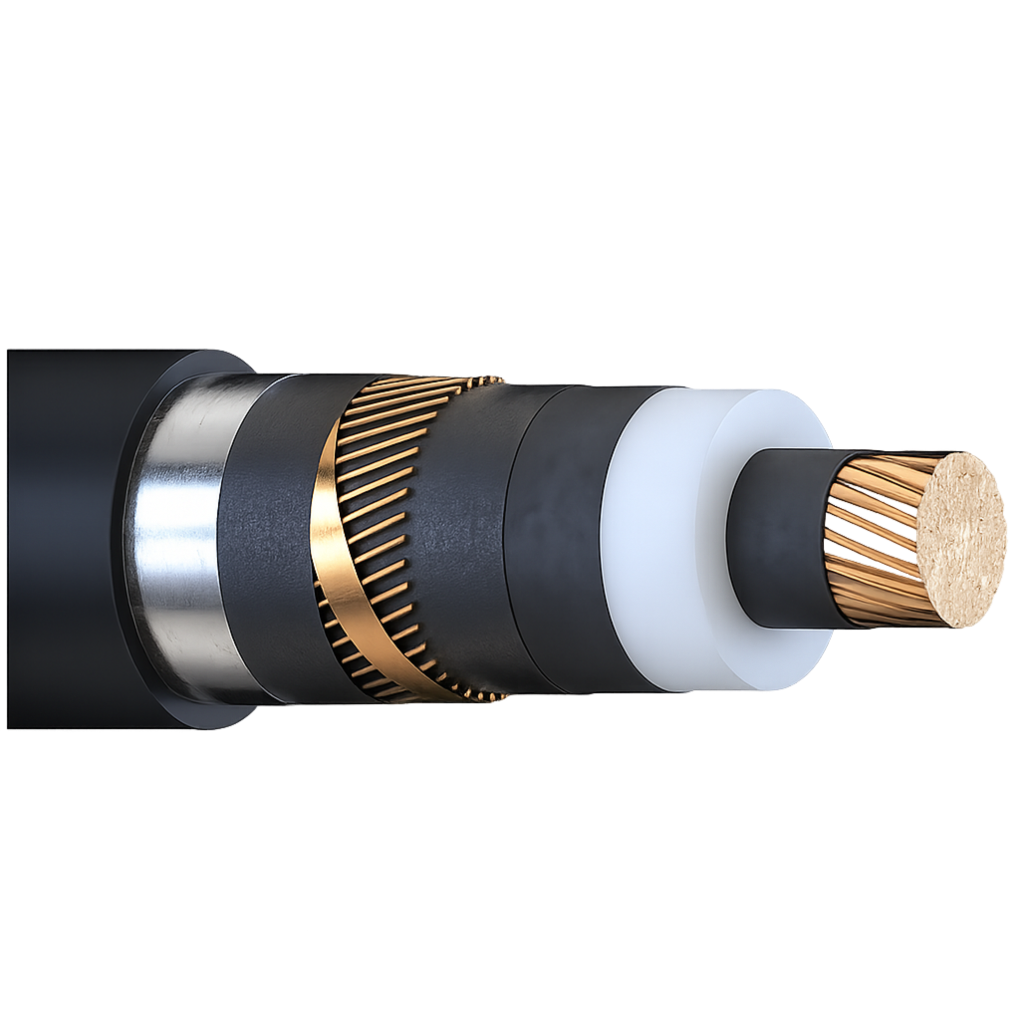

Konstruktion

Leder: Kobber (CU), flertrådet
Isolation: XLPE
Ydre kappe: PE, sort
Skærm: Kobber + PE aluminium folie
Vandbarriere: Halvledende vandabsorberende tape

Tekniske data

Max. temperatur: +90°C
Min. temperatur: -20°C
Kortslutningstemperatur: 250 °C (max. 5 sek.)
Nominel spænding: 64/110 kV
Bøjningsradius: 20 x D

Standarder

VDE 0276 - 632, IEC 60840
